Tubo soldado con autógena roll formando hierro máquina tubo balanceo máquina de la pipa de acero Q235

1. Resumen

El molino está diseñado para la fabricación de ronda tubería de Φ10mm-Φ89 mm, grueso de 0.4m m – 6.0 m de tira de la bobina en frío y laminado en caliente mediante blanco tubular abierta con su posterior soldadura en tubo, borde de calefacción por medio de la soldadora de alta frecuencia de estado sólido, la costura longitudinal de la soldadura en rollos de máquina de soldadura de tubo, enfriamiento, mayor tamaño o formar y corte en desarrollo del tubo sin fin en longitudes de medición. Producto terminado serán de tubo redondo, cuadrado o rectangular.

1. el flujo de la técnico de la línea de producción

{SteelTape} →→ doble cabeza o.n.u-mecanismo de botes giratorios cortador de cabeza de →→Strip y welder→→

Espiral Accumulator→→Forming section(Flattening unit +Main driving unit +Forming unit +Guide unit +High frequency induction welding unit +squeeze roller) + desbarbe marco →→Cooling unidad →→ tamaño unidad y plancha →→Flying vio debajo de la mesa de control de computadora →→ ejecución

Condiciones básicas III:

1. un)especificación de la pipa de acero
2. diámetro: Φ10mm-Φ90mm
   Tubería espesor: 1.0 mm-3.5 mm
3. ejemplo de pipa cuadrada: 15 x 15-70x70mm Max para tubo cuadrado

Ejemplo de tubo rectangular: 15 X 30-80 x 60 Max

Tubería espesor: 1.0 mm-3.5 mm
3. tubo longitud: personalizar máximo es 12

4. longitud tolerancia: 0-6 mm
5. b) especificación de la pipa de acero
6. material: Acero de bajo carbono
7. la cinta acero: Diámetro interior: Φ470 - 510mm

Diámetro externo: Φmax = 1500mm

Tira de acero ancho: 40mm - 160mm

Tira de acero espesor: 0,4 mm-3.5 mm

El peso máximo: 1,0 toneladas

1. c) electricidad
2. Potencia dinámica: AC380V±10%, 3phases, 50Hz±1.0%
3. control de energía: AC220V±10%, una fase, 50 Hz ±1. 0%
4. d) eléctricos de capacidad instalación: 200KW
5. e) agua de enfriamiento
6. depósito de equipo de alta frecuencia: 15 m³, un sistema
7. depósito para hacer circular el agua de enfriamiento: 15 m³, un sistema
8. f) aire comprimido
9. presión: 0.4Mpa
10. flujo: 0.5m3/h
11. g) capacidad de producción

Producción anual: 10000 toneladas, según las horas de trabajo de days.daily de trabajo anuales y los productos.

1. h)Velocidad de la línea:30-90m/min

La máquina está compuesta por los siguientes elementos:

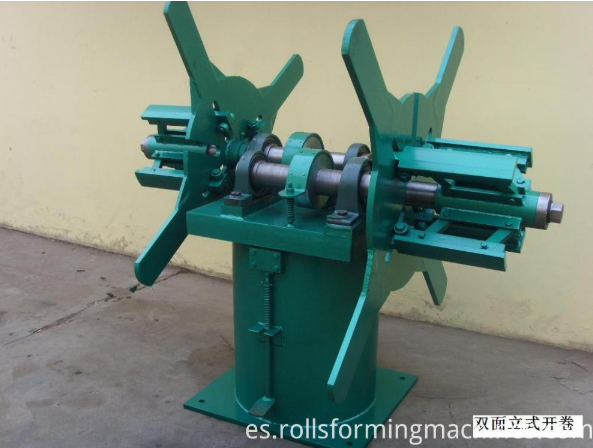

Doble cabeza Devanadora:

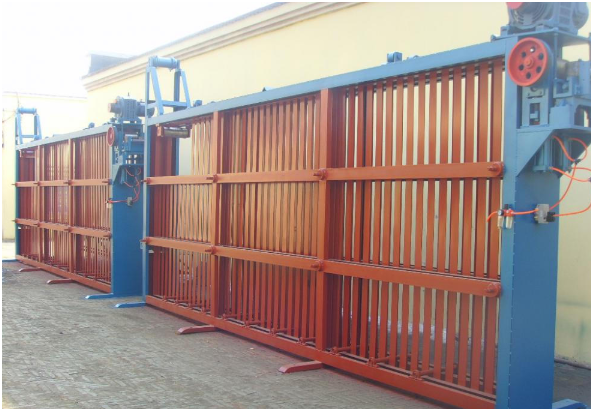

Acuumulator de almacenamiento

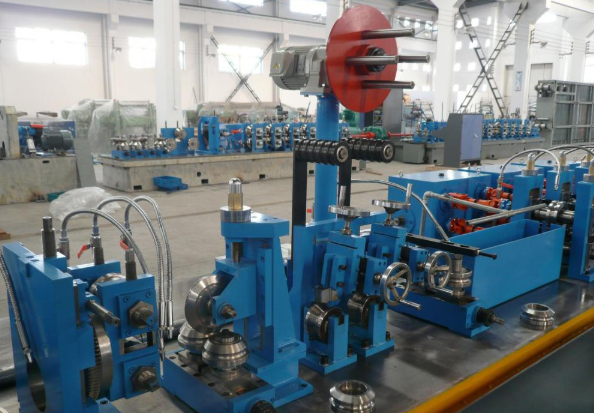

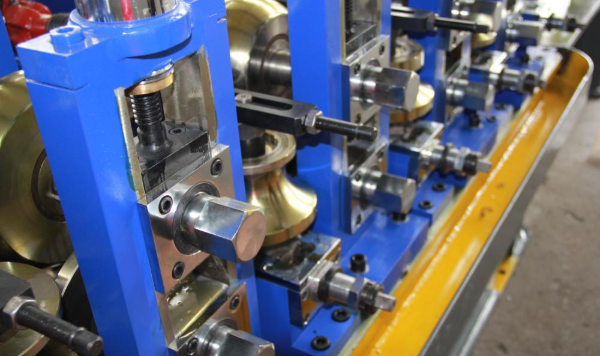

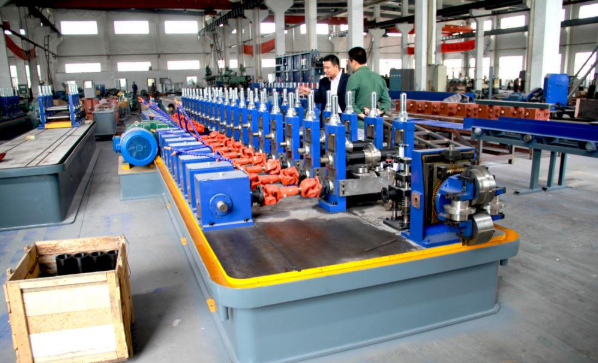

Principal del rodillo que forma la máquina de hacer tubo forma de bobina.

Sistema de soldadura automática de tubo.
