2. resumen de la máquina

El producto final será de tubería redonda, cuadrada o rectangular. El molino está diseñado para la fabricación de tubos redondos de Φ38mm-Φ127mm con un espesor de 1.5mm-5.0mm a partir de una bobina laminada en frío y laminada en caliente por medio de una pieza tubular cerrada con su soldadura posterior en tubo, calentamiento de bordes mediante soldador de estado sólido de alta frecuencia, soldadura de costura longitudinal en rollos de máquina de soldadura de tubos, enfriamiento, dimensionamiento o conformado adicional y corte continuo de tubos sin fin en longitudes medidas. Esta máquina se puede hacer en diferentes tamaños de tubo cambiando los moldes.

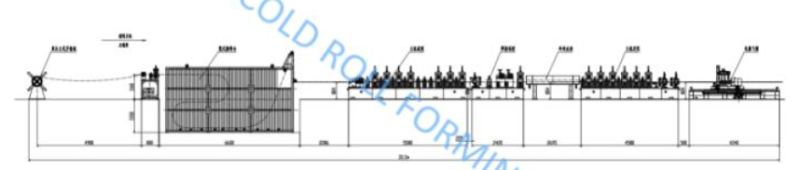

2. El flujo técnico de la línea de producción

{SteelTape} →→ Desenrollador de un solo eje →→ Cortador de tiras y soldador →→

Acumulador en espiral →→ Sección de conformación (Unidad de aplanamiento + Unidad de accionamiento principal + Unidad de formación + Unidad de guía + Unidad de soldadura de inducción de alta frecuencia + Rodillo de compresión) + Bastidor de rebabas →→ Unidad de refrigeración →→ Unidad de dimensionamiento y enderezador →→ Sierra voladora debajo de la computadora -control →→ Tabla de run-out →→ enderezamiento

4. Condiciones básicas
5. a) Especificación de la tubería de acero
6. diámetro del Tubo Redondo: Φ38 -Φ127mm

Grosor del tubo: 1.5 - 5.0 mm

2. Tubo cuadrado: 30X30mm -100X100mm

Tubo rectangular: 20X40mm -120X80mm

Grosor del tubo: 1.5 - 5.0 mm

3. Longitud de la tubería: 6.0 m - 12.0 m
4. Tolerancia de la longitud: 0-6mm
5. b) Especificación de cinta de acero
6. Material: acero con poco carbono (δb≤500Mpa, δs≤235Mpa)
7. Cinta de acero: Diámetro interno: Φ510-610mm

Diámetro externo: Max.Φ1800mm

Ancho de acero de la tira: 120 mm-400 mm

Espesor de acero de la tira: 1.5mm-5.0mm

El peso máximo: 6.0 toneladas

1. c) Electricidad
2. Potencia dinámica: AC380V ± 10%, 3 fases, 50Hz ± 1.0%
3. Potencia de control: AC220V ± 10%, una fase, 50 Hz ± 1.0%
4. d) Capacidad instalada eléctrica: appro. 900KW
5. e) agua de refrigeración
6. Embalse para equipos de alta frecuencia: 30 m³, un juego
7. Depósito para agua de refrigeración en circulación: 25 m³, un juego
8. f) Aire comprimido
9. Presión: 0.4Mpa
10. Flujo: 3.0m3 / h
11. g) Capacidad de producción

Producción anual: 70000 toneladas, de acuerdo con los días laborables anuales, las horas de trabajo diarias y los productos.

1. h) Velocidad de línea: 30-60 m / min
2. Maquillaje del equipo y parámetros principales de una sola unidad:
3. Desbobinador hidráulico de un solo árbol con pelador

1.1. Parámetros:

- Ancho de la bobina: max.400mm

- Bobina OD: máx. Φ1800mm

- Identificación de la bobina: max.Φ508mm

- Peso de la bobina: máx. 6.0 toneladas

1.3. Expansión de mandril mediante hidráulica

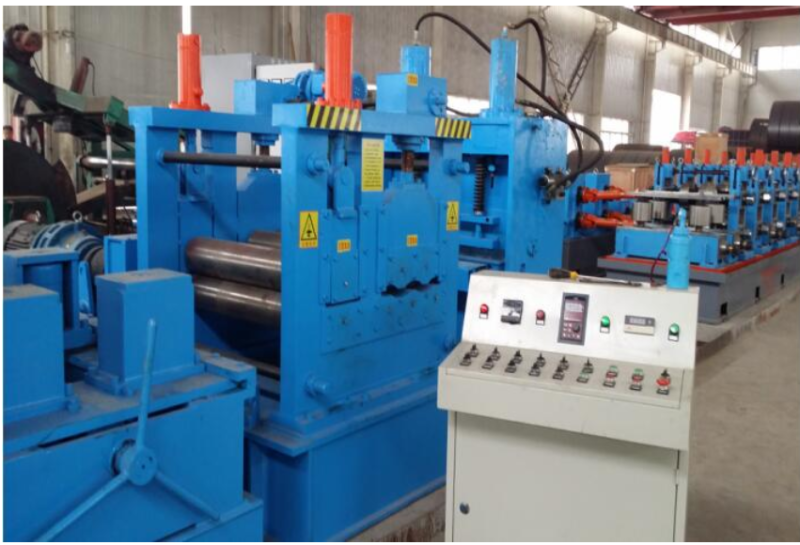

2. Apilador de cinco rodillos

2.1 Breve:

Hay pares de rodillos de pellizco y envío. Los rollos aplanados están dispuestos para dos arriba y tres abajo. El cilindro hidráulico presiona el punzonado y el envío, el motor de rodillo plano está achaflanado por la rueda helicoidal y la velocidad reducida del tornillo sinfín, los tornillos sin fin en la parte delantera y uno en la parte trasera pueden ser correctos mediante conexión de manguito, lo que puede garantizar un mejor nivelado bajo el rodillo de nivelación ser paralelo, por lo tanto, que alcanzan en la intención de aplanar.

2.2 Parámetros:

- Cantidad de tirada de extracción: 2

- Material del rollo de extracción: 40Cr

- Cantidad de rodillo aplanador: 5

- Velocidad del acoplador: 10m / min

- Rigidez del rodillo: HRC50-60

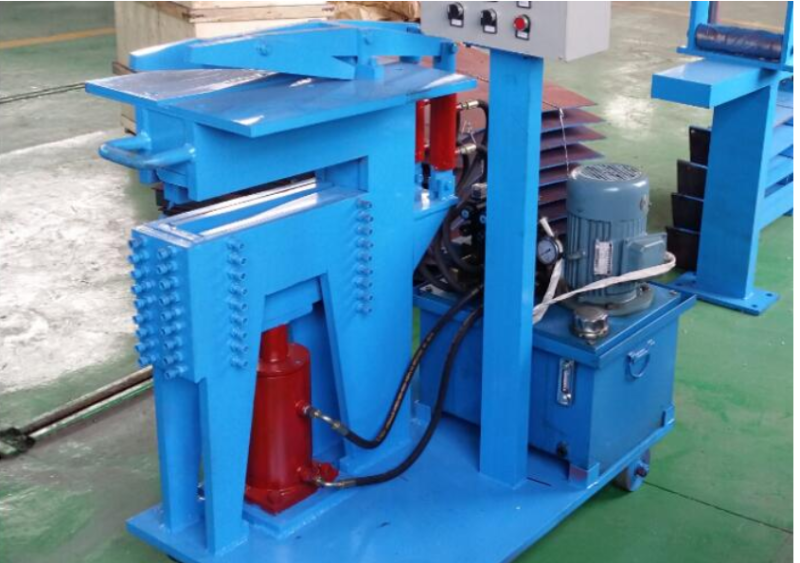

3. Máquina de soldadura de cizalla y a tope

3.1 Máquina de parámetros de corte hidráulico:

- Corte por sistema hidráulico

- Ancho: ≤400mm

- Espesor: ≤ 5.0mm

3.2 Máquina de soldadura a tope por manual

- maquina de soldar

3.3 Acumulador espiral horizontal (OD: 5,0 m)

3.1 Soporte bajo: 1 juego

3.2 revólver: 1 set

3.3 7 rodillos Unidad de aplanamiento: 1 juego

3.4 alimentación de 2 rodillos: 1 juego

3.5 Acumulador: 1 juego

- Velocidad de alimentación: Max.200m / min

- Capacidad de almacenamiento: 500 metros -700 metros

3.6 Soporte alto: 1 juego

3.7 Sistema hidráulico 1 juego

3.8 Sistema eléctrico 1 conjunto

3.9 Motor: Motor de alimentación: 30KW

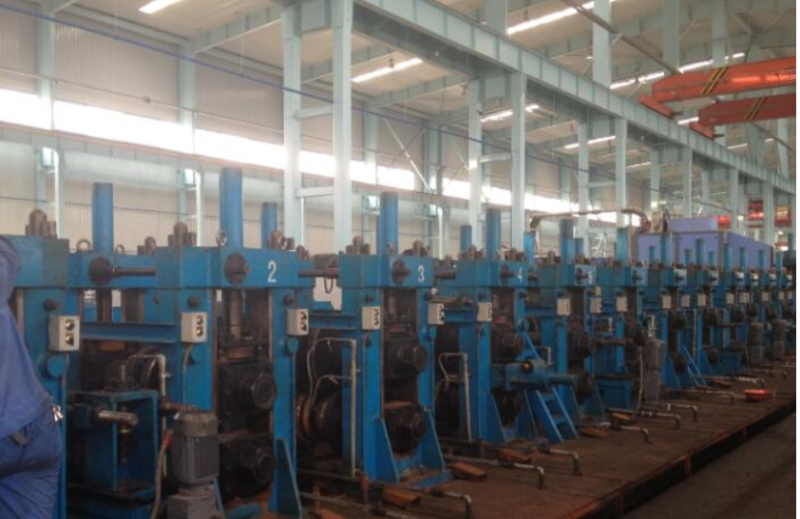

4.1 formando la caja de engranajes del molino, junta universal

4.1.1 Aplanador de entrada del molino por rodillo horizontal ascendente y rodillo por debajo de horizontal, un aplanador positivo de cinco rodillos, un par de rodillo vertical de alimentación.

4.1.2 La fábrica de moldeo consiste en:

- Soporte conducido: 7 juegos (horizontal)

- Eje de soporte conducido: Φ 110mm

- Material del eje: 40Cr

- Soporte de rodillo lateral: 8 juegos (Vertical)

- Eje del soporte del rodillo lateral: Φ70mm

- Material del eje: 40Cr

- Caja de engranajes y junta universal: 7 sets

- Material de la caja de engranajes: acero fundido

- Material de engranaje cónico: 20CrMnTi

- Motor principal: 110kW 1 juego

- Redactor principal: ZLY280 1 set

- Marco de rodillo horizontal con engranaje y eje de tornillo sin fin. ajuste hacia arriba y hacia abajo al mismo tiempo y nivel.

4.2 Caja de engranajes del tamaño del molino, junta universal

4.2.1 La fábrica de calibrado consiste en:

- Soporte conducido: 5 juegos (Horizontal)

- Eje de soporte conducido: Φ 110mm

- Material del eje: 40Cr

- Soporte de rodillo lateral: 5 juegos (vertical)

- Eje del soporte del rodillo lateral: Φ 70 mm

- Material del eje: 40Cr

- Caja de cambios y junta universal: 5 juegos

- Material de la caja de engranajes: acero fundido

- Material de la marcha: 20CrMnTi

- Motor principal: 160kW 1 juego

- Redactor principal: ZLY280 1 set

- 2 juegos Turkshead cabeza única, con 4 rodillos * 2 sets

- Rodillo de prueba de una velocidad con cilindro de aire para sierra circular CNC

- Marco de rodillo horizontal con engranaje y eje de tornillo sin fin. ajuste hacia arriba y hacia abajo al mismo tiempo y nivel.

5. Sección de soldadura

5.1 La sección de soldadura consiste en:

- Unidad de guía de costura: 1 conjunto

- Soporte de compresión: 4 rodillos (Φ80mm)

- Marco de eliminación de rebabas: 1 juego (2 cabezas)

- Unidad horizontal para el planchado de la costura: 2 rodillos

5.2 Sección de enfriamiento

- Canal de enfriamiento: 1 juego

- Longitud del canal de enfriamiento: 4.0 m

5.3 Soldador de alta frecuencia de estado sólido (GGP300KW)

- Potencia nominal: 4300kW

- Potencia CC clasificada: Pd = 360kW

- Tensión CC nominal: UdN = 450V

- Corriente CC nominal: IdN = 1070A

- Toda la eficiencia: η≥85%

- Potencia de salida: Pout> 300kW

- Frecuencia diseñada: f = 200 ~ 300 kHz

- Inversor MOSFET: 120kW × 3

- Modo de salida del circuito del tanque: sin salida del transformador de soldadura, resonancia secundaria.

- Con enfriador de agua y agua para soldador

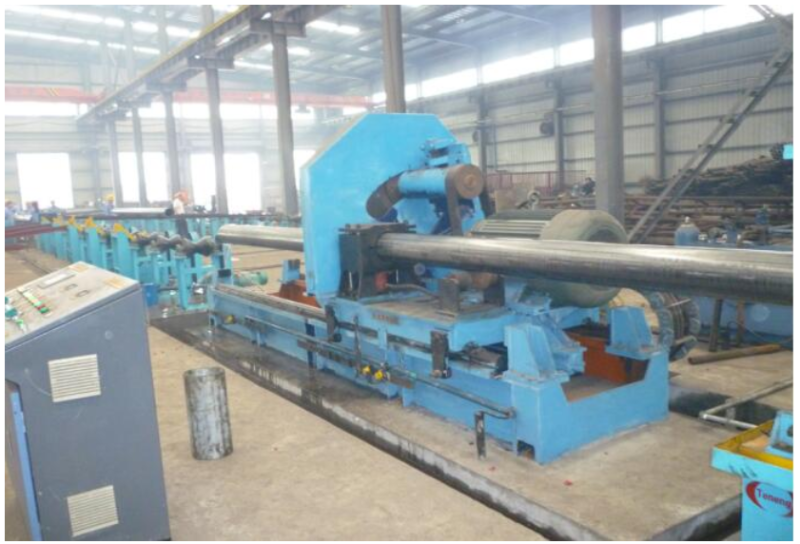

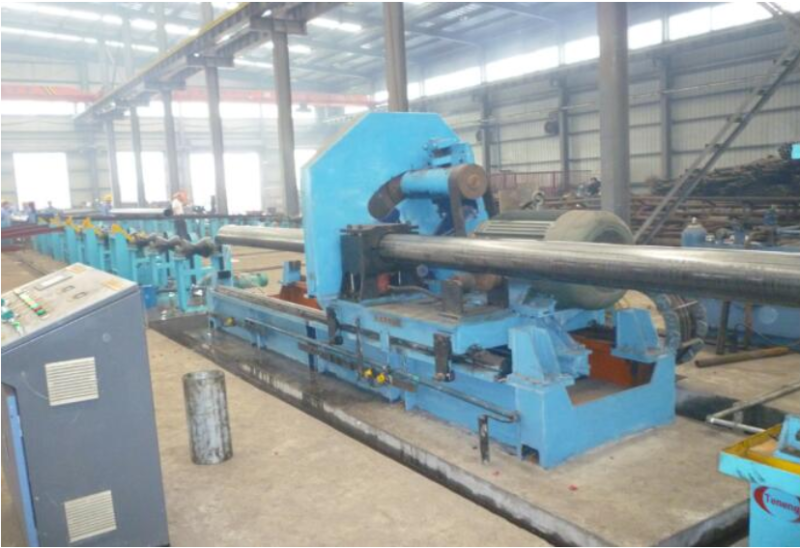

6. CNC vio la fricción de la sierra

6.1 El corte de vuelo, sección mecánica consiste en:

- Disco de sierra: OD800mm × ID110mm × 6.0mm

- Sierra oscilante: Neumática

- Abrazadera de tubo: neumática

- Recorrido del carro de sierra: cremallera y piñón con listón de engranajes

- Motor para viajes: DC 30KW

- Motor para serrar: AC 45KW

- Tolerancia de longitud: 0-6 mm
