Tipo M obile con remolque con máquina perfiladora de arco curvo .

M óvil tipo con remolque con flexión lapso arco rodando máquina de formación

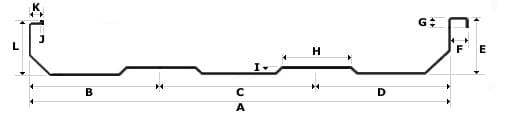

M tipo obile con remolque con flexión lapso arco rodando máquina de formación está diseñado como tipo de vehículo laminado de metal máquina para hacer U 45 perfil lapso de arco con flexión por laminación método de formación de la formación. A diferencia de las máquinas laminadoras formadoras separadas, esta máquina la diseñamos como un conjunto completo, por lo que puede llevarla a cualquier lugar y hacer la producción, sin necesidad de doblar por separado. Aquí hay un perfil de dibujo para su referencia:

A) 453 mm. B) 142,5 mm. C) 168 mm. D) 142,5 mm. E) 63,5 mm. F) 19 mm. G) 13,4 mm. H) 71,6 mm. I) 8,12 mm. J) 4,82 K) 16 mm. L) 62 mm.

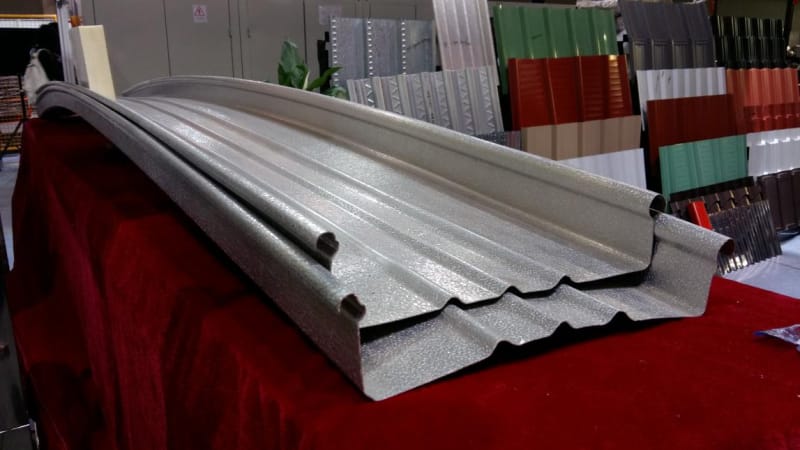

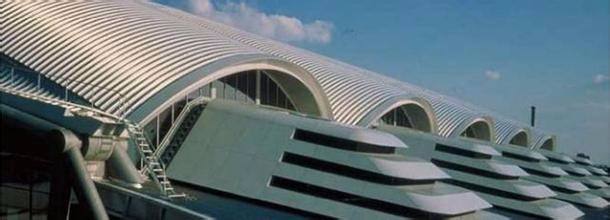

Los perfiles de tramo de arco que se usan a diario serán así:

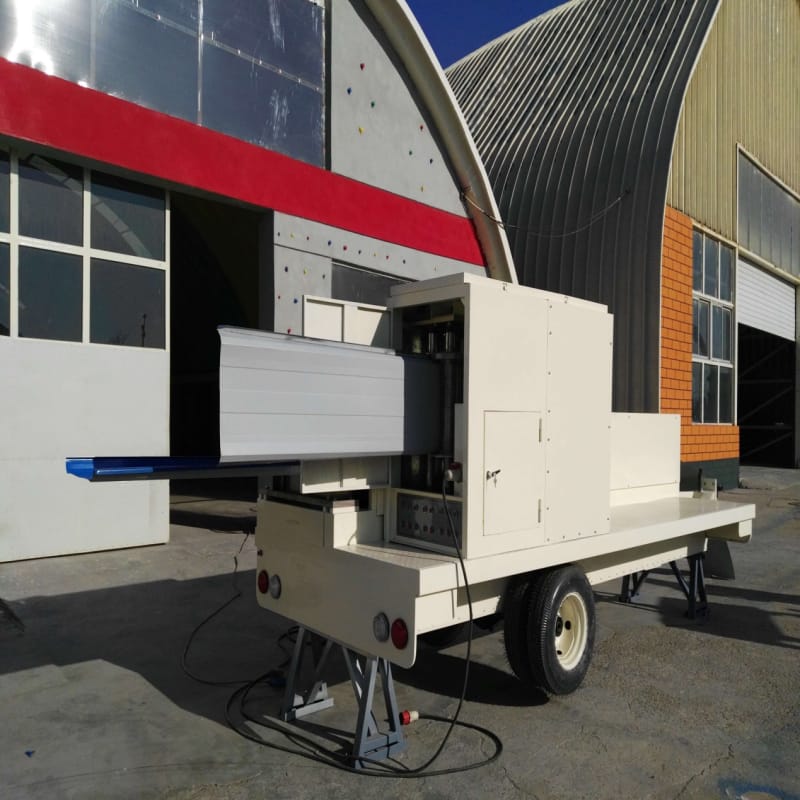

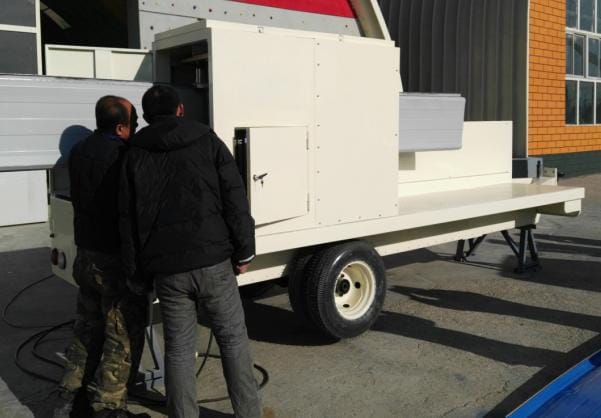

M óvil tipo con remolque con flexión lapso arco rodando máquina de formación

La máquina está diseñada como los siguientes elementos :

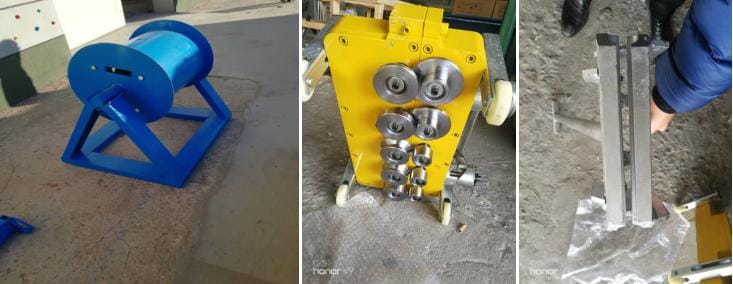

Desbobinador , máquina perfiladora principal con máquina dobladora, sistema de corte

Sistema de control PLC y cerradora, alicates de bloqueo y libro de instrucciones.

Ventajas del tipo M obile con remolque con máquina perfiladora de arco curvo :

1. Es movible, puede llevarlo tras coche y llevarlo a cualquier lugar para su producción.
2. Con la máquina dobladora, eso significa que uno que trabaja puede hacer la producción y el doblado todos juntos.

3. El equipo está controlado por PLC y se establecen múltiples protecciones de seguridad durante la producción normal.

4. La cama está soldada por placa de acero. Y está templado para eliminar la tensión interna y evitar la deformación del fuselaje.

5. El marco de formación es una estructura de hierro fundido y ha sido templado. Alta resistencia y larga vida útil.

6. El material del eje del rodillo es 40Cr y la dureza es HB280 después del temple y revenido.

7. El material del molde de formación es GCr15, templado y dureza: HRC56-62 ℃ .

8. La estructura de transmisión es una caja de cambios. Cada marco de formación tiene una caja de engranajes, que puede garantizar el tiempo extra del equipo, una operación de alta intensidad y una larga vida útil.

Y si necesita enrollar y doblar por separado, consulte este artículo.
