Rollo de la puerta del obturador rodante de espuma PU que forma la máquina

Product Details

La PU formó el obturador de rodillo que formaba la máquina

La máquina perfiladora de puertas de persiana enrollable con espuma PU está desarrollada en base a la máquina tradicional de fabricación de puertas de persiana enrollable. Al principio, use el principio de formación de rollos para hacer que la bobina estrecha cierre la forma de la puerta y luego use la máquina de espuma de PU para inyectar la PU en la puerta del obturador. La PU puede hacer que la puerta del obturador sea más fuerte contra el fuego, el clima cálido y el viento frío. Tome el siguiente perfil de dibujo, por ejemplo:

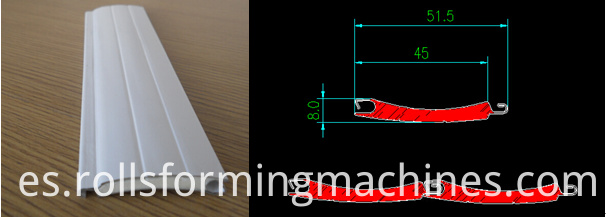

Perfil de dibujo del cliente de la puerta del obturador de espuma PU :

shutter door drawing profile

1. Flujo de trabajo de PU puerta de persiana enrollable:
Dispositivo de alimentación de Decoiler-principal que forma-inyección de la PU --- enderece el dispositivo-Corte --- tabla de la salida
Componente 2.Machine de esta máquina que forma rollo de la puerta del obturador rodante:
1.Decoiler 1 set
2. Conjunto de dispositivo de alimentación de guía 1
3.main que forma la máquina 1 sistema
4.PU espuma máquina 1 set
5. Ajuste el dispositivo 1 set
6.flying saw cutting machine 1 set
Cuadro terminado de los productos de la tabla 1
8. sistema de control de PLC 1 conjunto

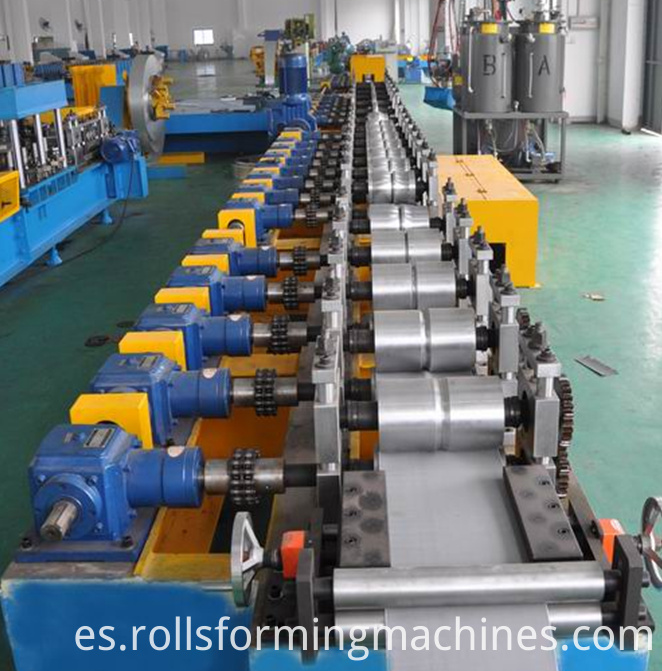

Aquí están las imágenes de la máquina enrollable de la puerta del obturador para su referencia :

rolling shutter machine

3. material adecuado

Tipo de material: placa de bobina de aluminio y acero galvanizado de colores
Grosor del material: 0.27- 0.4 mm ancho del cogollo: 187 mm
Fuerza de producción de material: ≤G200Mpa
4. especificación principal
a. Decoiler
Desenrollado manual
Capacidad: ≤3 T
segundo. Datos principales de la máquina de formación:
Stands formadores: alrededor de 28 stands
Material del rodillo: Cr12
Diámetro axial: Φ40mm
Material del eje principal: 40Cr
Parte de conducción: caja de cambios
Pantalla táctil PLC: Siemens
Inversor: Mitsubishi
Controle los componentes eléctricos: Schneider
Control del PLC: control de longitud fija ± 1 mm
La precisión del rodillo: menos de ± 0.5mm
Motor principal de la máquina formadora de rollos: 380V, 50HZ, 11kw (o según sus requisitos)
Material de sótano de la máquina: H haz

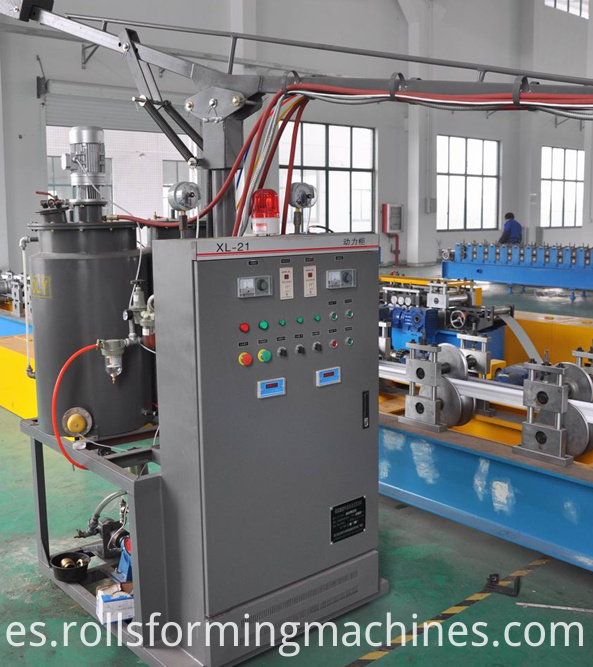

5. Máquina de foaming: 1 set (marca superior de China)
6. Punzonadora neumática del vuelo: 1 sistema
