Puerta del obturador del rodillo ruedan formando la máquina

Puerta del obturador del rodillo ruedan formando la máquina

Sistema de desbobinado

Uso: se utiliza para soportar la bobina de acero y desenrolle en un turnable forma.

Pasiva desenrolla tirado por embutición sistema.
Capacidad: cada uno cabeza de 1.5 toneladas
Ancho de carga: máximo 300 mm
Válido ampliar rango de diámetro interno de bobina: 450-550 mm

Sistema de alimentación

Uso: poner la materia prima (chapa) a través de la playa a la fabricación y proceso.

Puede garantizar que la productos son aseados, paralelo y todo es uniformidad.

Sistema del rodillo principal

Uso: para mantener la forma del producto y la precisión, adopta la estructura de chapa, impulsión del motor reductor, del engranaje transmisión, superficies de los rodillos de pulido, galjanoplastia dura, calor tratamiento y galvanización.
Longitud de la parte principal: х х 900 de sobre 3500 1000 mm
Peso de la parte principal: 3 toneladas
Voltaje: 380 V 50 HZ 3 fase
Tipo de marco: marco arco Memorial
Modo de la impulsión: engranaje
Material de rodillos: GCr 12 quench con 58-60°
Material de los ejes: 45# acero con Temple
Diámetro de ejes: φ 50 mm
Número de rodillos: rodillos de 12
Alimentación principal: 5.5 kw
Formación de velocidad: 15-20 m/minuto

Sistema de corte

Uso: corte automático controlado por PLC.  Adopta el impulsión hidráulica y ubicación automática para decidir la dimensiones y corte los productos objetivo.
Fuente de alimentación: energía hidráulica
Material de láminas: Gcr 12 saciar 58-60°
Componentes: contiene un conjunto de cuchilla, un tanque hidráulico y una cortadora

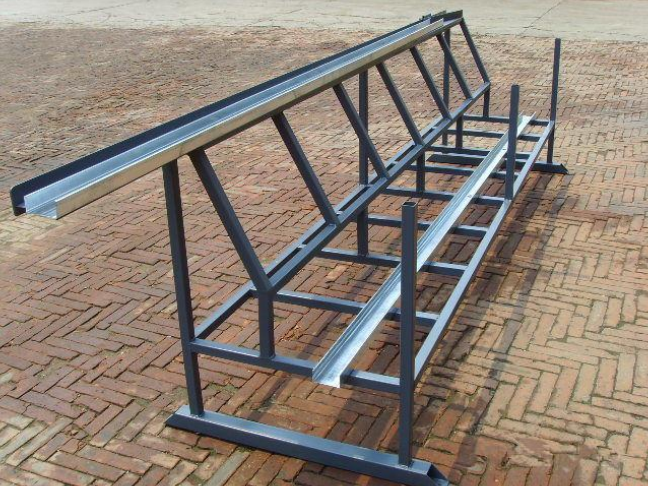

Mesa de recepción

Adopta el acero soldado con autógena y apoyo de rodillo para la transmisión de los productos.
Tabla cantidad: 1 sistema
De la tabla longitud: 3 m / por sistema

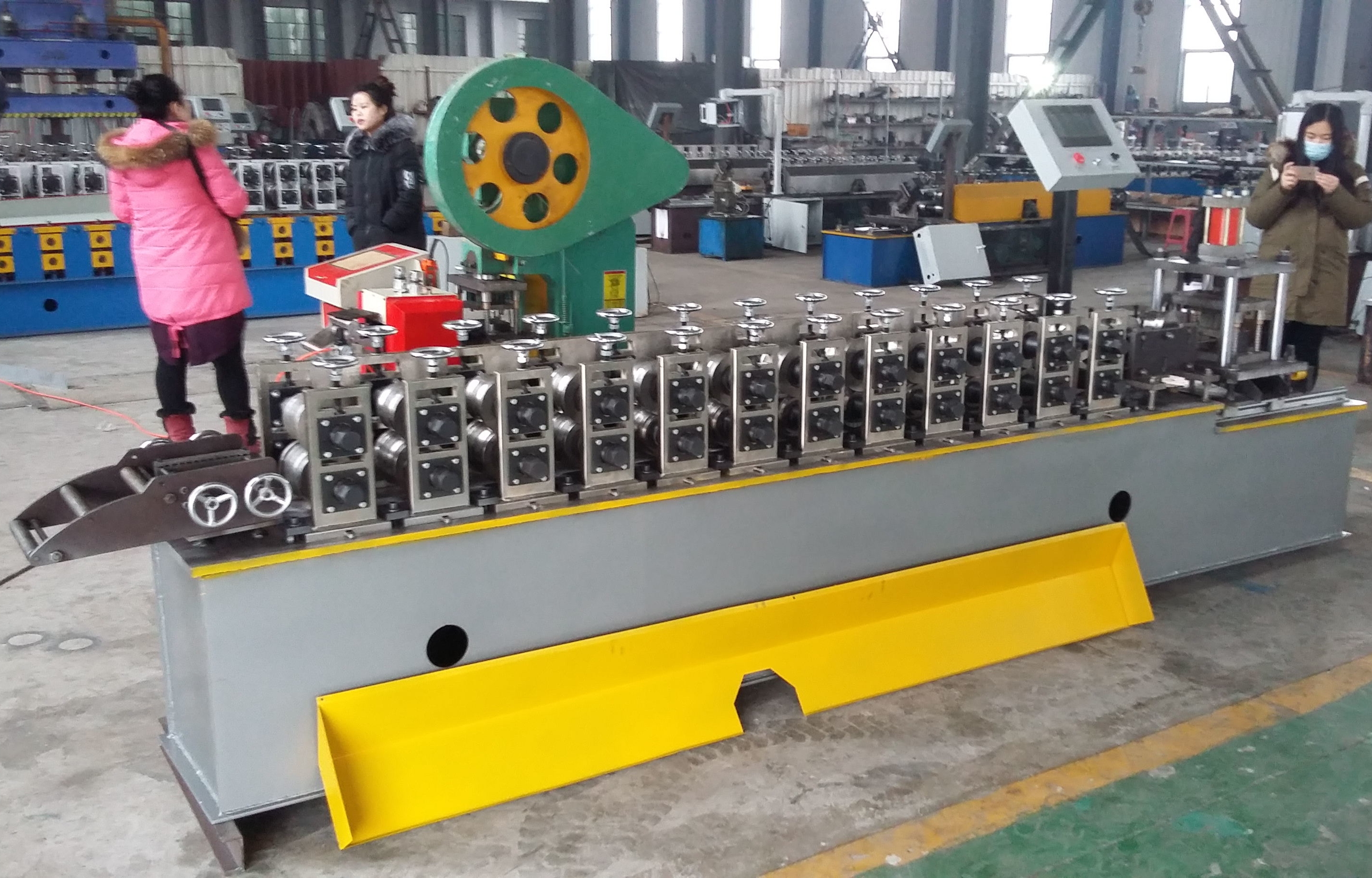

Nuestra casi la misma imagen de la máquina para su referencia!
