Descripción del producto

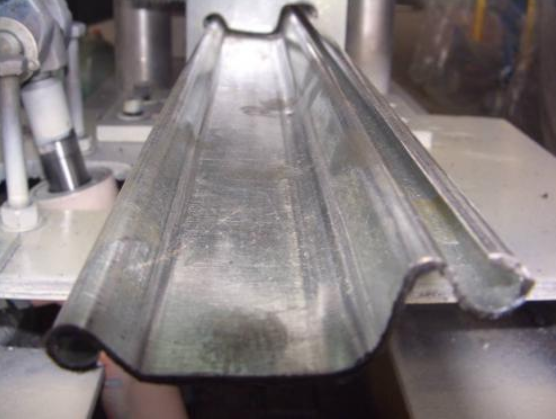

Roller Shutter Door Forming Machine es un tipo especial de máquina formadora de rollos, que produce paneles de puerta obturadores o tablillas estándar y elegantes, que muestra un buen rendimiento y usa las tendencias en el futuro de manera suficiente. Este tipo de máquina formadora de rollos en frío es ampliamente utilizada para fabricar diversos metales , paneles de pared y paneles de techo para construcciones de acero, proyectos de estructura de acero y sistemas de contención, etc. Esta producción es un sistema de tecnología avanzada y práctico.

Componentes de Line

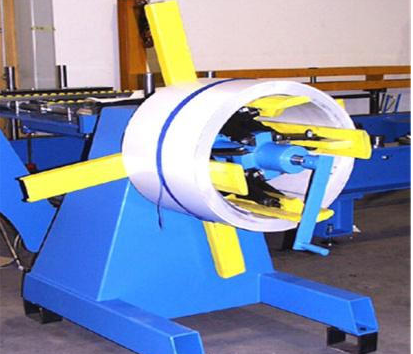

1. Decoiler

Uso: Se usa para sostener la bobina de acero y desenrollarla de forma giratoria.

Sistema de desenrollado pasivo desenrollado por rodillo

1. Diámetro interior de la bobina: 450-550 mm

segundo. Ancho máximo de la bobina: 300 mm
do. Capacidad máxima de carga: 3000 kg

(puede elegir esta pieza con Eléctrico o hidráulico)

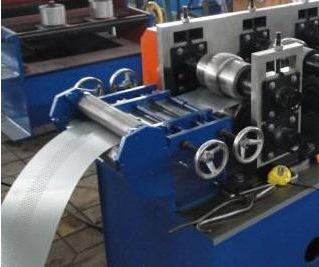

2. Entry puntos de nivelación y perforación

Esta parte nivelará la bobina para asegurarse de que esté limpia y recta.

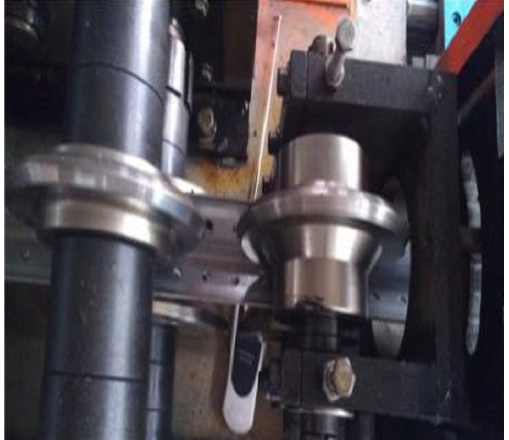

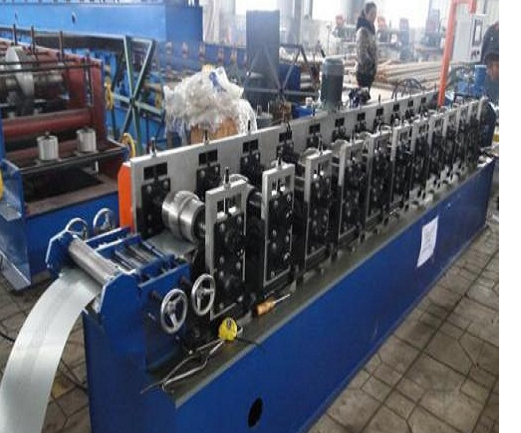

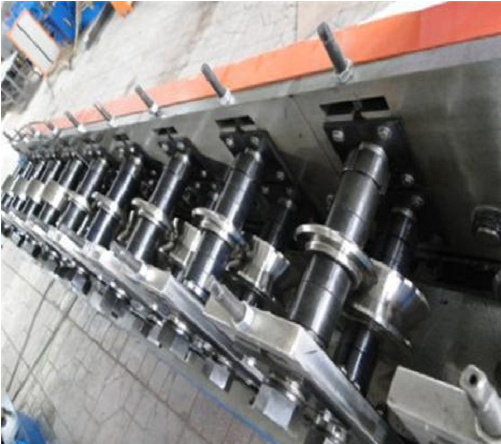

3. Máquina formadora de rollos
4.
5.
6.

1. Número de pasos de formación: 14 estaciones

segundo. Material del eje: acero 45 # con tratamiento templado, mecanizado con precisión,

El diámetro: ¢ 56 mm

1. Material del rodillo: acero del cojinete con el tratamiento apagado
2. Transporte: por engranaje
3. Velocidad de formación: 10-25 m / min
   f.Motor: 5.5kw

g.Voltaje: 380v, 50Hz, 3 fases

1. Estructura: stand independiente

i.Size de la máquina: 4.5 m * 0.8 m * 1.2 m

j.weight: 4.6T

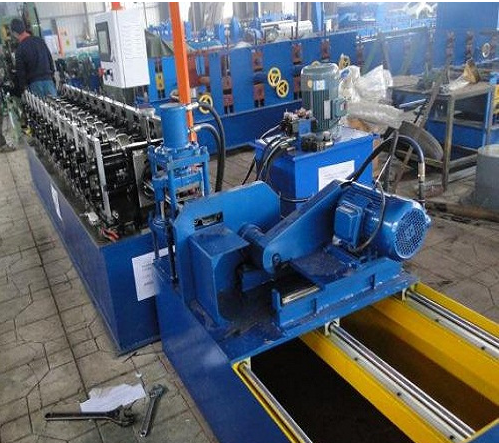

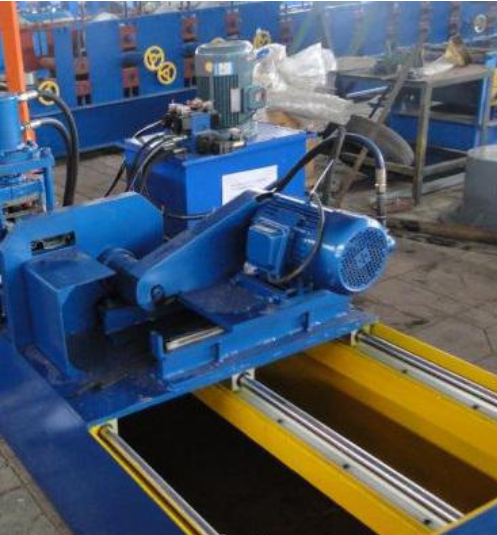

4. Sistema de corte
5.

Servo que vuela y seguimiento de la sierra de corte, la sierra de corte ajustará la velocidad de corte y la ubicación de acuerdo con la velocidad de la máquina principal. Con este método, la velocidad de trabajo de la máquina será la misma que la de la máquina principal. En la placa de corte tomamos el mejor material para cortarlo a alta velocidad y con un hermoso corte de miedo.

El material de la cuchilla: Cr12Mov, Hardening HRC 58-62 ℃

Tolerancia de longitud: 3m ± 1.5mm

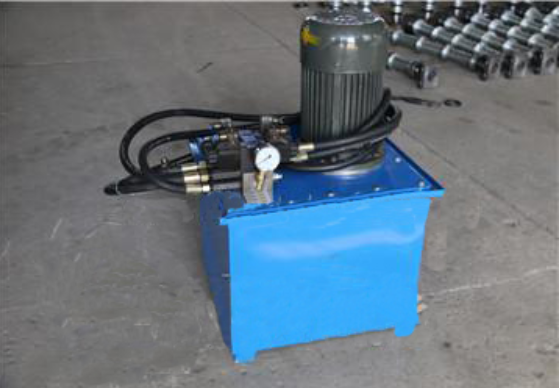

5. Estaciónhidráulica
6.

Potencia del motor hidráulico: 3kw

Aceite hidráulico: 46 #

Presión hidráulica: 12Mpa

Componentes: El sistema incluye un conjunto de tanque hidráulico, un conjunto de bomba de aceite hidráulico y dos tubos hidráulicos. Y dos juegos de válvulas de electromagnetismo.

6. Estación del PLC

Sistema de control PLC, tomaremos Panasonic o usted podrá especificar el que más le guste. Diferente con la máquina normal, el PLC programado agregará los parámetros de control de la servo cortadora.

7. Agotar la mesa

Adopta acero soldado y rodillo soportado para transmitir los productos.

Cantidad: 2 juegos

Pago : 30% T / T por adelantado y balance 70% después de la confirmación de la inspección antes del envío.

Tiempo de entrega : 50 días

Necesidad del contenedor : uno 20 `

1. Un año, y proporcionaremos el soporte técnico para toda la vida.
2. Entrenamiento: el comprador debe cobrar el visado, el boleto de regreso, la comida y el alojamiento en el extranjero y USD50 / persona / día por el salario.
3. Necesita un técnico.
4. Tiempo de entrenamiento: una semana (contiene el tiempo de instalación y el ajuste)
