Puerta automotora / marco de ventana que forma la máquina
El marco de la puerta es un canal que puede fijar la puerta a la pared y para hacer la puerta es fuerte que se coloca dentro de la pared de la casa, la máquina del marco de puerta que hacemos es marco de puerta de acero. Y producimos este tipo de puertas marco máquinas. La máquina del marco de la puerta es similar a otras máquinas, incluyendo debajo de las piezas: de-coiler, el nivelar, el sistema de los agujeros de perforación, la máquina que forma el rodillo, y el sistema de corte y la tabla receptora.

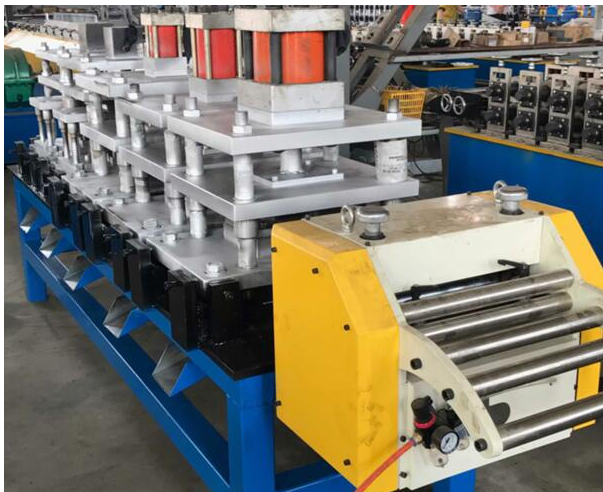

Abajo están algunas imágenes de la máquina del rodillo del marco de puerta de acero que forma las máquinas:

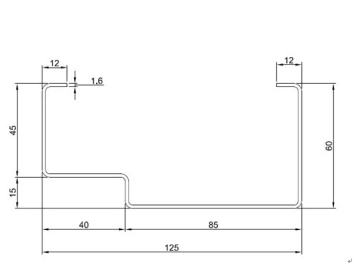

El grosor es normalmente de 1,0 mm - 2,0 mm
A continuación se presentan algunos detalles de las máquinas del marco de la puerta:
El procesamiento de diagrama de flujo de la máquina:
3 Ton Desbobinador hidráulico → nivelador y servomotor → sistema de punzonado hidráulico → máquina de laminado → refuerzo → corte hidráulico → tabla de recepción de producto
(Los cuadros de la máquina son para su referencia)

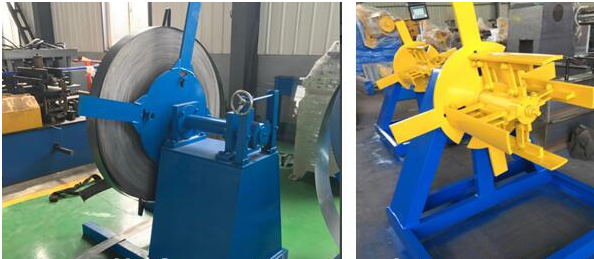

Primera parte: Decoiler hidráulico de 3 toneladas
Esta parte se compone de los siguientes elementos: 3 Ton Hydraulic decoiler
Destructor hidráulico de 3 toneladas:
Capacidad de carga: 3T Anchura máx. De la bobina: 400mm
Diámetro interno: 450-508m m diámetro exterior: Máximo 1500m m

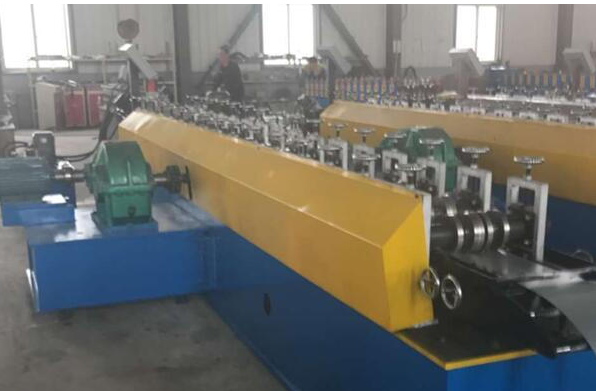

Primera parte: máquina de laminado
1.Feature Asegura la estabilidad, la exactitud y la larga vida
2.Main que forma la máquina Tamaño 8500mm * 1200m m * 1500m (L * W * H)
3.Main que forma el peso 7.5Ton de la máquina
4.Voltage 380V 50Hz 3 Frase (380 V es China tensión normal, pero la tensión se puede personalizar por el cliente.)
5.Método para el rodillo de fijación
6.Material de los ejes 45 # acero Refinado termal
7.Métodos de transmisión
- El material del eje principal No. 45 de acero de enfriamiento y tratamiento de temple
Diámetro del eje 60mm
Material 10.Wheel proceso de enfriamiento de acero de rodamiento GCr15 HRC58-60
11.Roller16 estaciones
La potencia principal del motor 12.The: 7.5kw

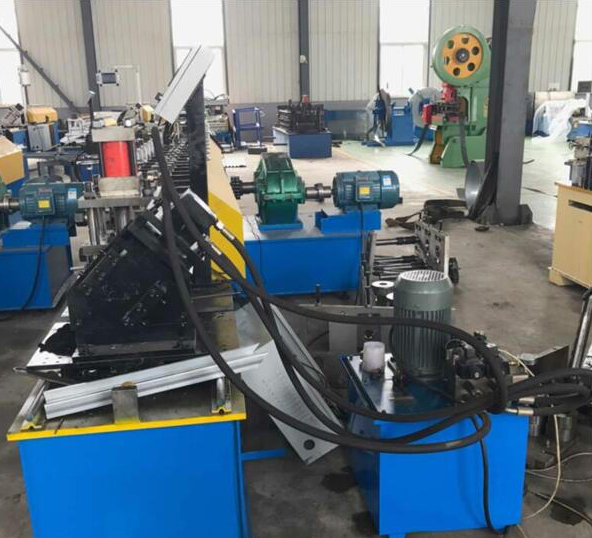

Sexta parte de la estación hidráulica
1.Hidráulico aceite 46 #
2.Hydraulic energía 4kw
3.Components El sistema incluye un sistema del tanque hidráulico,
Un conjunto de bomba de aceite hidráulico, dos tubos hidráulicos.
Y dos conjuntos de válvulas de electromagnetismo
Séptima parte Dispositivo de control PLC
1.Control By PLC
- Lenguaje PLC Según se requiera
Pantalla 3.Touch Delta
4.Function Medida automática de la longitud y de la cantidad
5.Include Equipado con el interruptor movible, la rotura de aire,
Radiador, transformador y protector de fugas eléctrico para
- conveniencia y seguridad de la operación.
7.Feature adoptó el PLC, el transductor, el panel de tacto de
Mitsubishi Japón para asegurar la alta velocidad con estabilidad,
Precisión y vida útil.
