Máquina perfiladora de techo de alta velocidad
Máquina perfiladora de techo de alta velocidad
La máquina perfiladora de techo de alta velocidad está diseñada para hacer que la producción de paneles de techo de metal por lotes sea de forma totalmente automática.

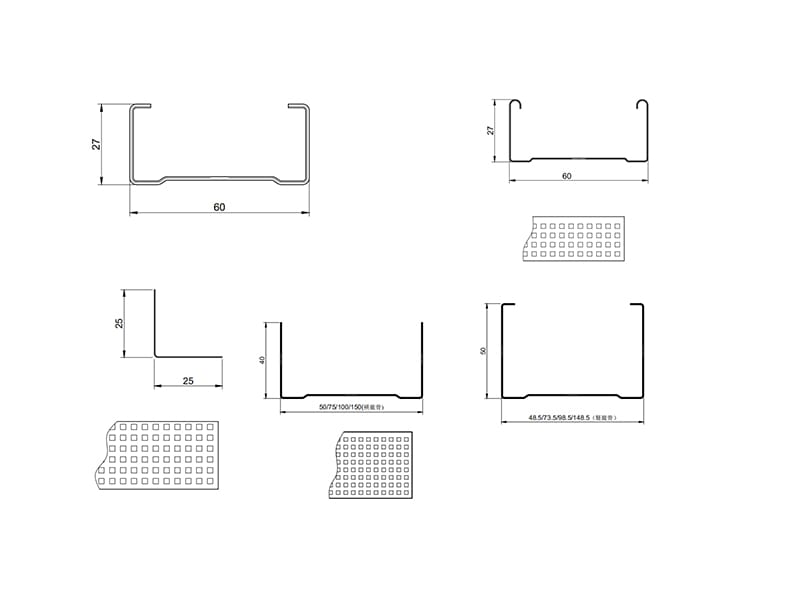

Perfil

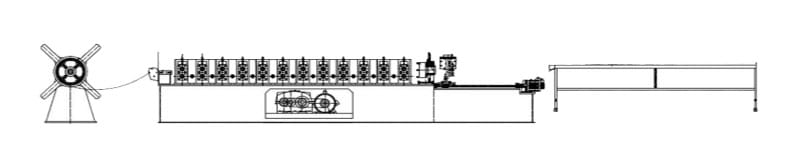

El flujo de trabajo de la máquina perfiladora de techo de alta velocidad
Decoiler → Guía de alimentación para dispositivos → balanceo Formando
Sistema → hidráulico del anuncio del vuelo de corte Dispositivo → rack Salir
La Máquina Perfiladora de Techos de Alta Velocidad está compuesta por los siguientes elementos :

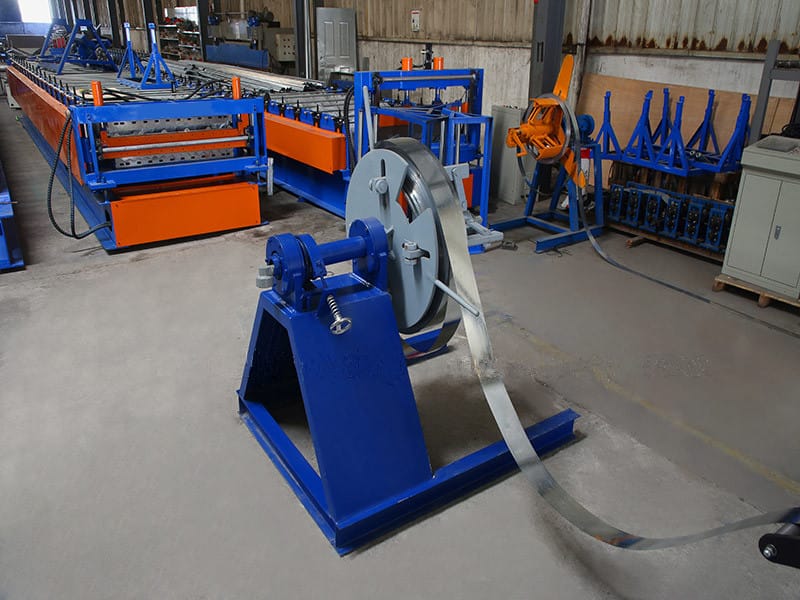

1) Desbobinador manual: un juego
Sin alimentación, control manual de la contracción y parada del orificio interno de la bobina de acero, ancho máximo de alimentación: 300 mm, rango de ID de la bobina 508 mm ± 30 mm Capacidad: 3 toneladas máx.
2) Máquina principal
Con guía de material de alimentación, estructura del cuerpo de chapa de acero H400 soldada.
Espesor del arco conmemorativo: Q235 t18mm

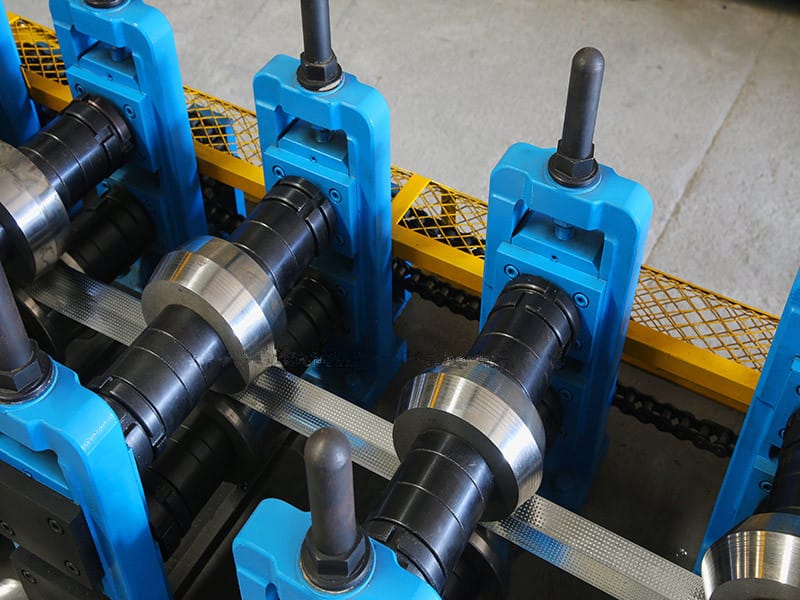

Rodillos fabricados en acero Cr12, tornos CNC, tratamiento térmico HRC58-62
El fabricado en acero 40cr, Diámetro = dp50mm, tratamiento de temple y revenido.
Conducción de engranajes y piñones, aproximadamente 10 pasos para formar
Motor principal (marca Polaroid) = 5.5KW, control de velocidad de frecuencia
Todos los pernos de tornillo con grado 8.8 (las fábricas baratas usan bajo grado 4.8) para asegurar que la estructura de la máquina se fije firmemente y una larga vida útil durante el funcionamiento prolongado de la máquina.
Velocidad de formación real: 35-40 m / min
.

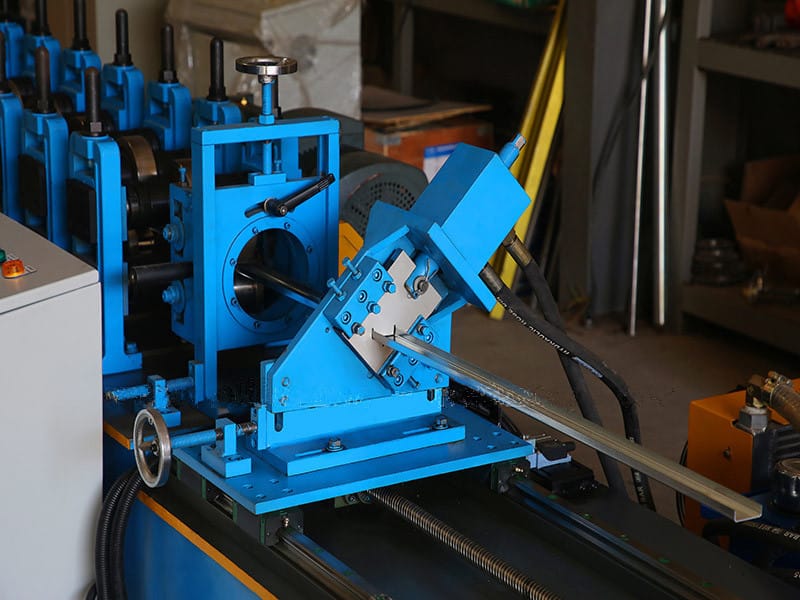

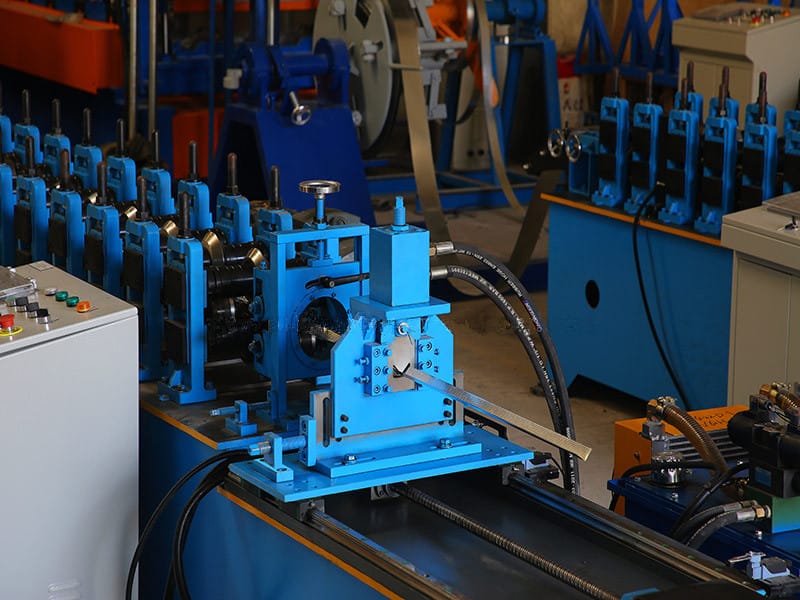

3) Dispositivo de corte volador post-hidráulico
Sin parar de cortar, Tipo de diseño de cuchilla de corte de dos piezas, sin obturación Motor hidráulico: 4KW; Presión de corte: 0-16Mpa, Número de aceite hidráulico: ShellTellus S2 M 46 o modelo igual
Material de la herramienta de corte: Cr12MoV (= SKD11 con al menos un millón de veces de vida útil de corte), tratamiento térmico a HRC58-62 grados

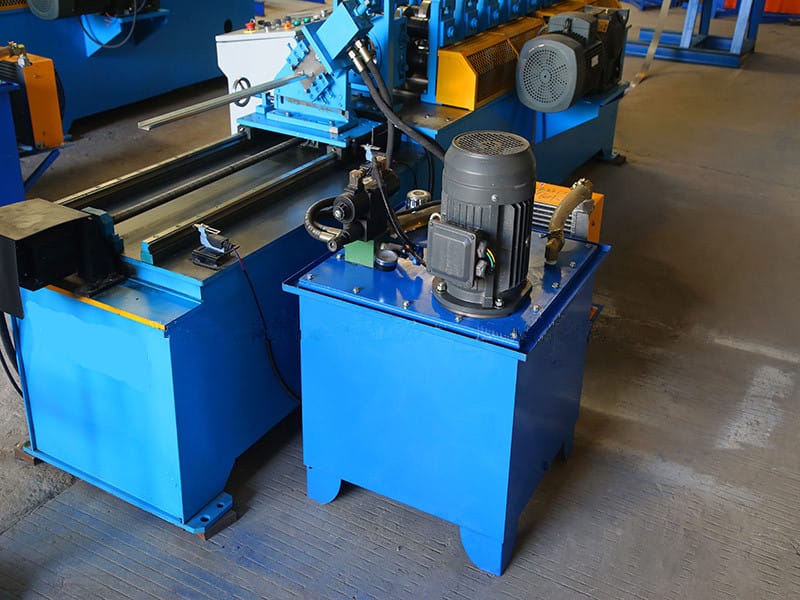

La potencia de corte es proporcionada por el motor principal Estación hidráulica independiente
El sistema hidráulico independiente con filtro de aceite para la filtración de aceite , para garantizar que el aceite circulado esté limpio y alargar la vida útil del sistema hidráulico.

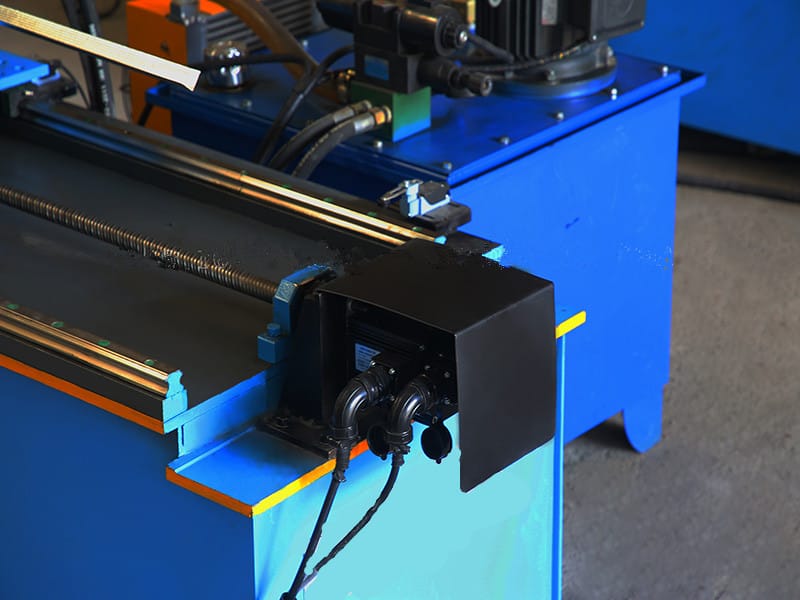

Con servomotor hará que la velocidad de corte y del producto sea más estable y rápida.Potencia del servomotor: 1.5Kw
