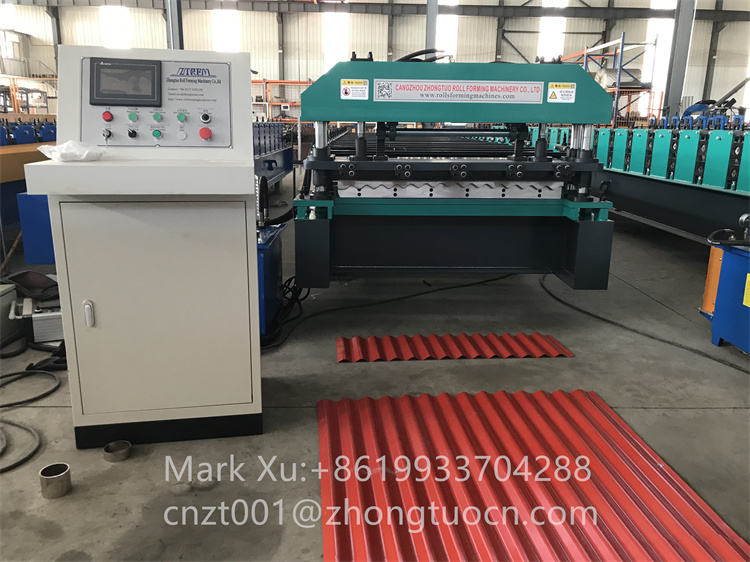

Máquina perfiladora de chapa ondulada

Máquina perfiladora de chapa ondulada
Una máquina perfiladora de láminas onduladas típicamente incluye los siguientes componentes.
1.Desbobinador manual
2.máquina formadora de rollos principal
3.Sistema hidráulico
4.Sistema de control
5.Mesa de recibir producto
Mientras que en algunos otros casos, podemos proporcionar decoiler hidráulico y apilador automático según la solicitud.

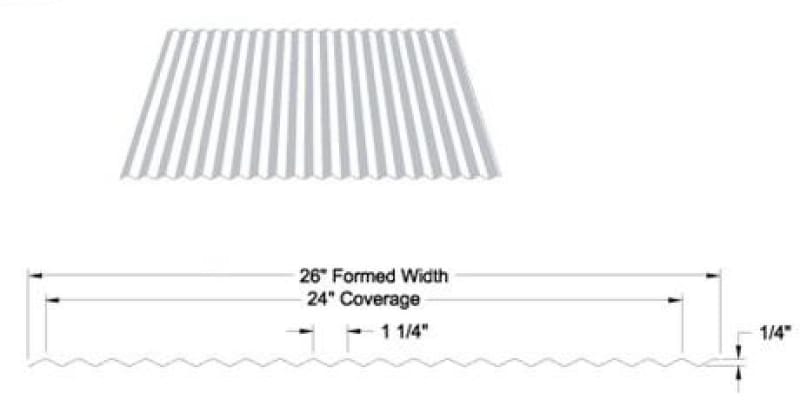

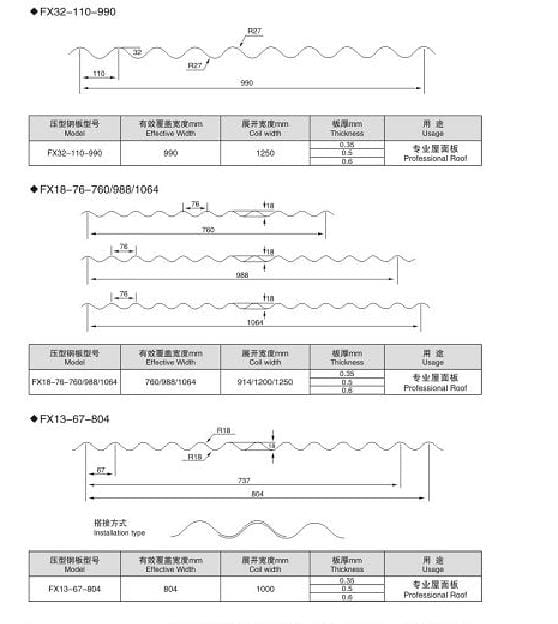

Tome el siguiente dibujo de hoja corrugada por ejemplo:

Según el dibujo de la hoja corrugada y las necesidades del cliente, ahora tenemos tres opciones para que elija:
Opción A: máquina de chapa ondulada de 15 metros por minuto de velocidad normal.
Opción B: máquina de chapa ondulada de 25 metros por minuto de mayor velocidad
Opción C: máquina de chapa ondulada de 35 metros por minuto de alta velocidad
En este artículo, solo muestro la opción A, verifique otras opciones en el próximo artículo.

Parámetros técnicos de la máquina perfiladora de láminas corrugadas:

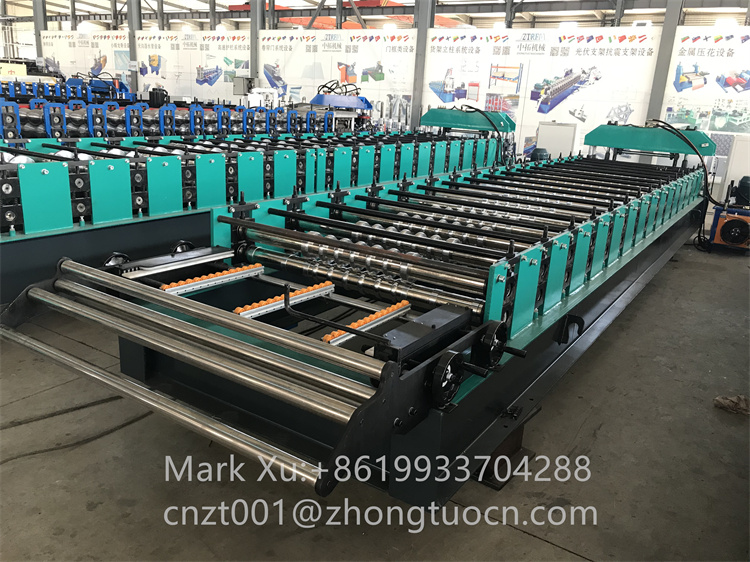

Máquina formadora de rollos de chapa ondulada individual
Materia prima: bobinas de acero prepintado de color; Bobinas de acero galvanizado; Bobinas de acero Galvalume;
Límite elástico: 235MPA-550MPA;
Grosor de la materia prima: 0.3-0.8 mm;
Ancho de materia prima: 914-1250 mm;
Potencia principal: 5.5 KW
Estaciones formadoras: 16-19 estaciones
Estructura de soportes: tipo conjunto O tipo individual
Soporte del bastidor de la máquina: 350mm H Viga de acero soldado
Espesor del marco de acero: 18 mm
Material del rodillo: acero de alta calidad 45 #, pulido y recubierto con cromo duro de 0.05 mm.
Material del eje: acero de alto grado 45 #
Diámetro de ejes: 80 mm
Cortador hidráulico: parada para cortar
Material de corte muere: acero Cr12
Potencia hidráulica para corte: 5.5KW
Cortar longitudes y cantidades: los clientes pueden establecer las longitudes y cantidades requeridas a través de la pantalla táctil en la caja de control del PLC.
Sistema de control: Delta PLC, inversor, transformador Schneider y codificador Omron

¿Dónde se utiliza la máquina perfiladora de láminas onduladas?
La máquina perfiladora de láminas corrugadas es un equipo de formación de rollos de metal común que produce paneles de revestimiento y techos de metal corrugado. En nuestra vida diaria podemos ver muchos fanáticos de las láminas de metal corrugado.

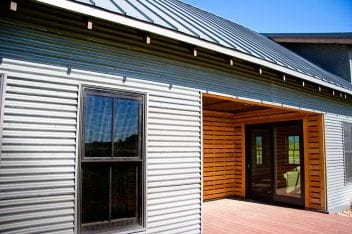

Puede usarse como techo o puede usarse como revestimiento.

Hechas de varios metales y aleaciones de acero, las láminas de metal corrugado han sido populares durante tantos años. Los materiales más comunes son acero prepintado, acero galvanizado, acero alu-zinc y acero CR. La gente tiende a usar las sábanas para edificios residenciales, comerciales, industriales y agrícolas.
