Máquina perfiladora de canal C para estructura de quilla ligera de acero

Máquina perfiladora de canal C para estructura de quilla ligera de acero

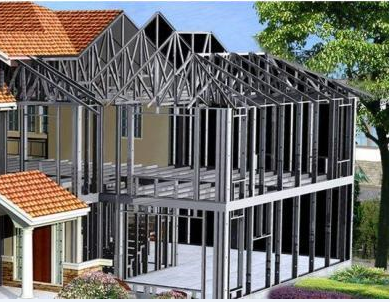

Máquina perfiladora para producción C U Z Canal canal para piezas metálicas de pista de acero quilla de yeso quilla.

Ⅰ,Máquina perfiladora para perfiles de canal de acero ligero.

1, Parámetros técnicos (Artículo, C13-37)

Ⅱ,  Máquina perfiladora de canal C para estructura de quilla ligera de acero proceso de producción

(A) Enderezamiento Uncoiler 2 en 1 → servoalimentador → dispositivo de brida de presión hidráulica → dispositivo de guía → máquina perfiladora → punzón hidráulico → dispositivo de corte (incluida la cuchilla) → estante de producto terminado

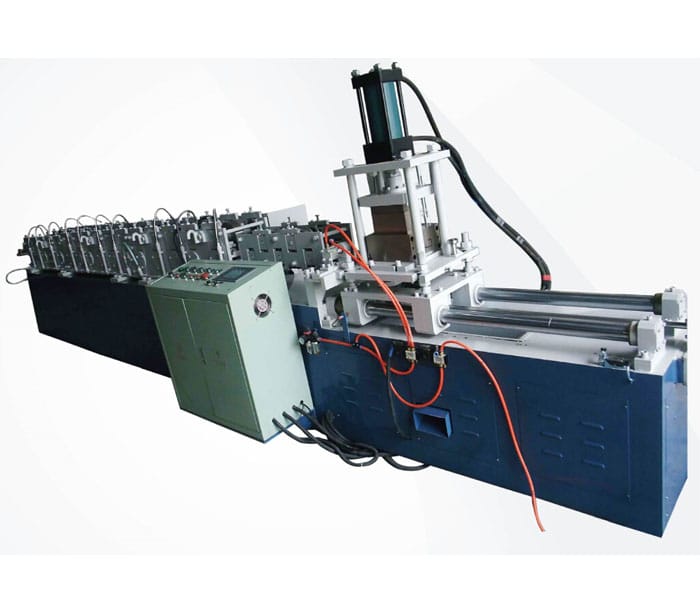

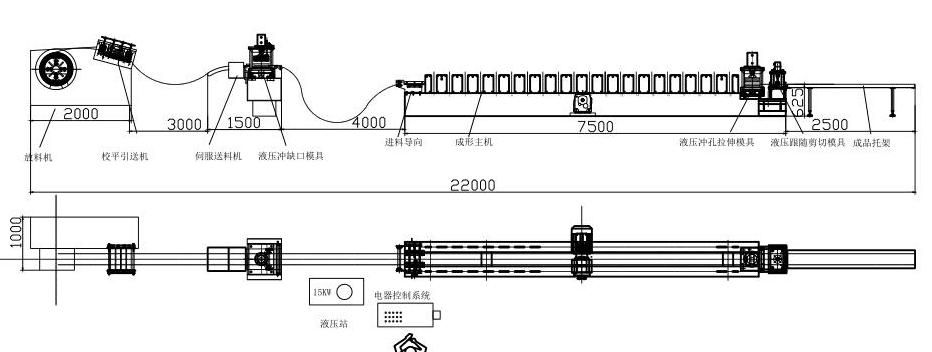

Diseño como abajo

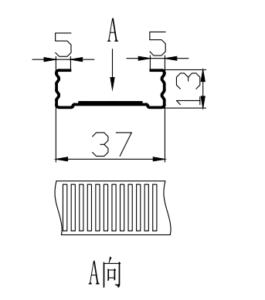

Ⅲ,Dibujo de canal de perfil C

Ⅲ, lista de máquinas de perfilado

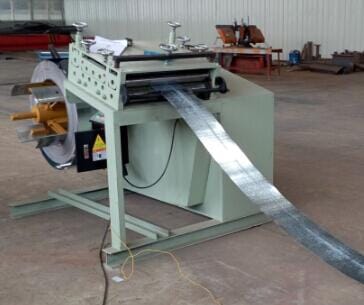

(Ⅰ), 2 en 1 enderezadora Uncoiler

1, Tipo de Expansión Manual

2, parámetro

1) descarga pasiva

2) Peso de la bobina: <2T

3) Bobina interior D.: φ450mm-φ530mm

4) Max. Ancho.400mm

5) Espesor .0.4-1.6mm

6) rodillo de la enderezadora: 7 PC

8) Power.1.5kw

(Ⅱ), Servo Feeder

3.1 Máx. ancho de alimentación 400mm

3.2 Alimentación de grosor 0.4-1.6mm

3. Motor 3, 1.3ＫＷ (Yaskawa)

Device Dispositivo de guía

Machines machines Máquinas de conformación principal (para panel de 76 mm de ancho)

5.1 Rodillo de formación, 12 estaciones, y agregue Rub-roll, para asegurarse de que el perfil de la superficie no tenga arañazos.

5.2 Panel lateral, T.18mm, acero A3 Heavy duty。

5.3 Velocidad de laminación, 10-18 m / min。

5.4 Material del rodillo, rodamiento de acero # 45, enfriamiento general, dureza HRC56-62 ℃.

5.5 Potencia del motor: 45KW。

5.6 Rodillo principal: ￠ 65mm ， 45 #。

5.7 Base del equipo, tipo 400 H utilizando placa de acero soldada.

5.8 Transmisión, accionamiento de cadena.

5.9 Seguridad, en todos los ámbitos con botones de parada de emergencia, fácil de manejar emergencias, para garantizar la seguridad del equipo y del operador. Y otros equipos en la cadena y el personal podrían fácilmente conducir a una sección de transmisión de lesiones cubierta con una cubierta protectora, para garantizar la seguridad de los trabajadores.

(Ⅵ）, estante de recogida plana

(Ⅷ）, sistema de control eléctrico

Toda la línea importó control PLC, pantalla táctil LCD, interfaz hombre-máquina. Las personas interactúan con el PLC. El operador configura el programa para que se ejecute automáticamente (control programable) y controle el monitoreo del proceso, control del operador de la línea de producción y modifique los parámetros de control, y el monitoreo en tiempo real del estado y los parámetros del equipo y la indicación de falla. Ajuste digital de la longitud de la pieza, la longitud ajustable también puede ser ajustable. Monitoreo en tiempo real del estado de operación del equipo e indicación de fallas.

Operación manual / automática de dos estilos. Con la función de conmutación manual y automática: en el modo manual, puede ser una operación independiente, fácil mantenimiento; En modo automático, llevar a cabo la ejecución de producción completa, con el fin de iniciar; En todos los ámbitos, con botones de parada de emergencia, fácil de manejar en casos de emergencia, para garantizar la seguridad del equipo y del personal de operación.

Componentes principales de la maquinaria de la marca:

Sistema de control PLC: Siemens

Inversor: Taiwan Shilin

Codificador: Omron

Pantalla táctil: Siemens

Algunos componentes son dispositivos de la marca Schneider.

Ⅴ,Los dispositivos completan la línea de producción de postes metálicos con estructura de canal de yeso C

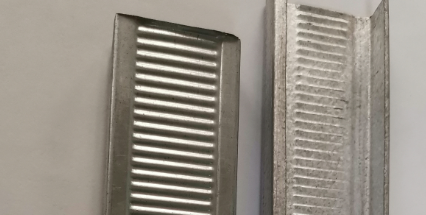

Ⅵ, Perfiles para Perfil del canal de la máquina de accesorios de la marca.
