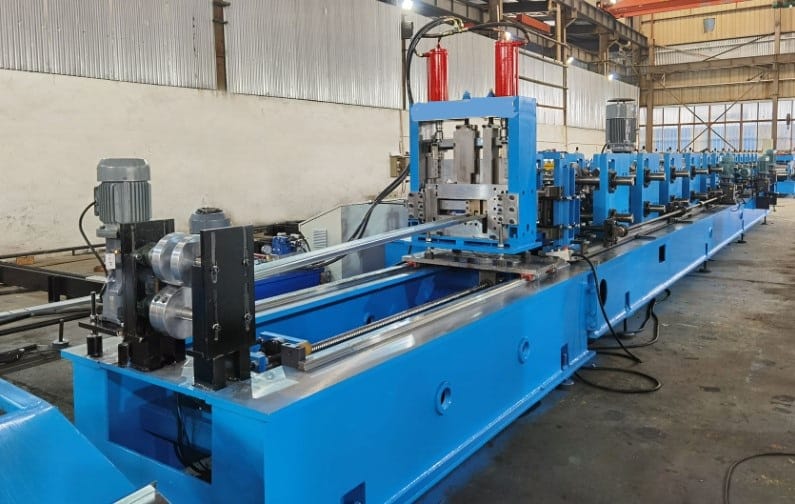

Máquina laminadora de correas CZ de acero dulce completamente automática de alta velocidad

Product Details

La máquina perfiladora de perfiles C / Z / U de alta velocidad de 35 ma 50 m / min está diseñada con la sierra de corte de seguimiento volador. Esta máquina perfiladora de correas se utiliza para producir varios perfiles C / Z / U, la máquina principal es impulsada por una caja de cambios y el cortador universal adopta un corte de mosca. Su velocidad está diseñada con apilador automático. Todos los motores, PLC, panel de control de esta línea adoptan la marca Siemens.

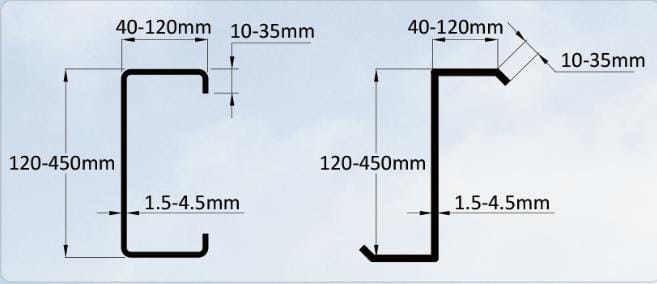

Para el perfil CZ que podríamos hacer, aquí hay un perfil de dibujo para su referencia.

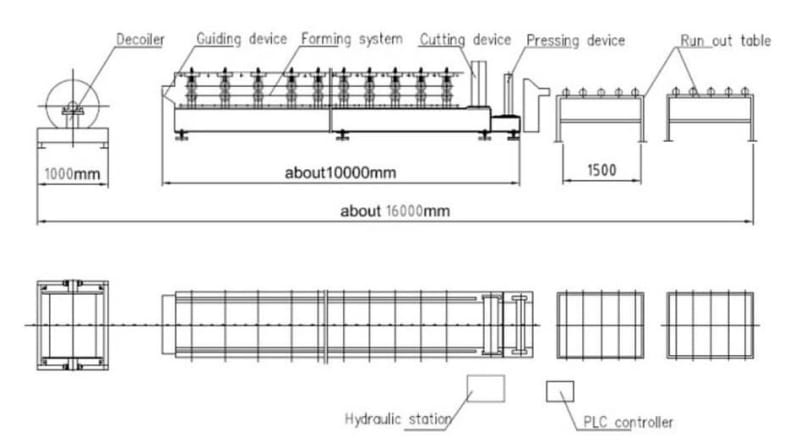

Para la máquina laminadora de correas CZ de acero dulce completamente automática de alta velocidad, diseñamos así:

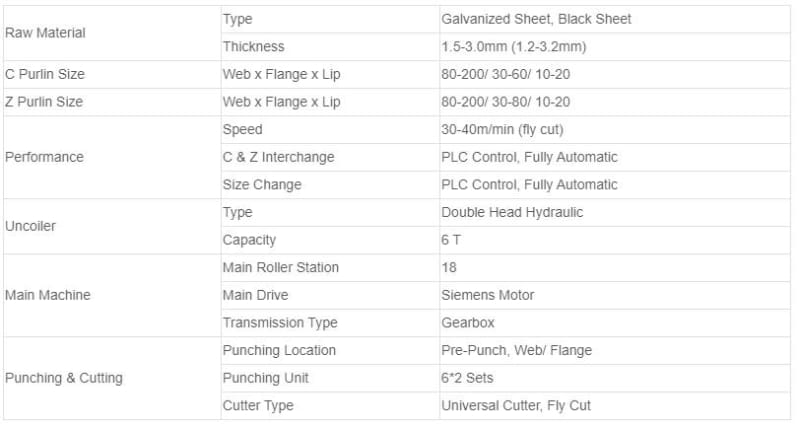

Aquí están los parámetros de la máquina laminadora CZ Purlin de acero dulce para su referencia:

Flujo de trabajo ：Desbobinador hidráulico - Dispositivo de guía - Punzonado hidráulico - Perfilado - Dispositivo de corte - Mesa de salida

Aquí hay más detalles de las partes de la máquina laminadora de correas CZ de acero dulce totalmente automática de alta velocidad:

Para el desbobinador, recomendamos el desbobinador hidráulico de 5 toneladas.

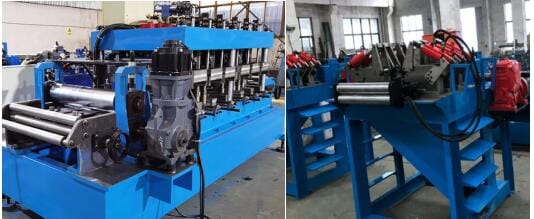

En cuanto a la parte de perforación, podemos diseñar como antes y después de perforar de acuerdo con la posición del orificio de perforación y la velocidad que el cliente finalmente requiera. Después de perforar, el tamaño será más preciso pero requiere un agujero en la parte inferior. Antes de perforar es bueno perforar todos los agujeros a la vez para que la velocidad sea más rápida.

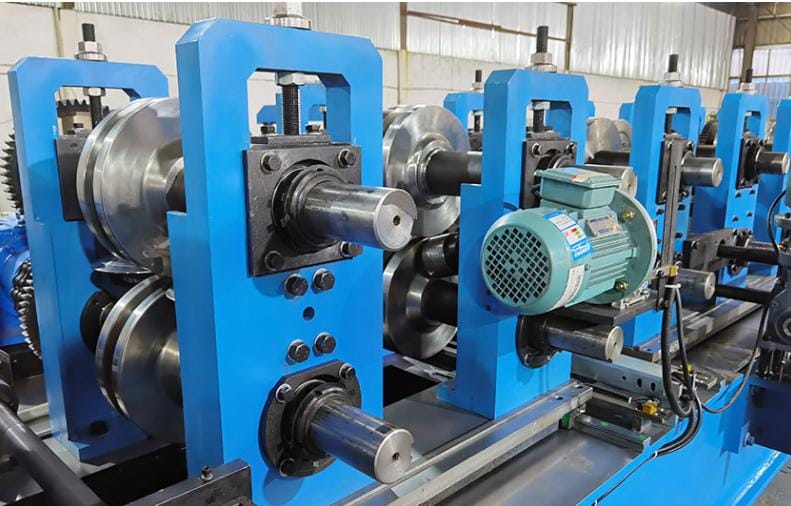

Para el marco de la máquina utilizamos el marco de moldura, el grosor es de alrededor de 45 mm de espesor, bastante fuerte incluso si cuando se trabaja a alta velocidad, la máquina puede estabilizarse.

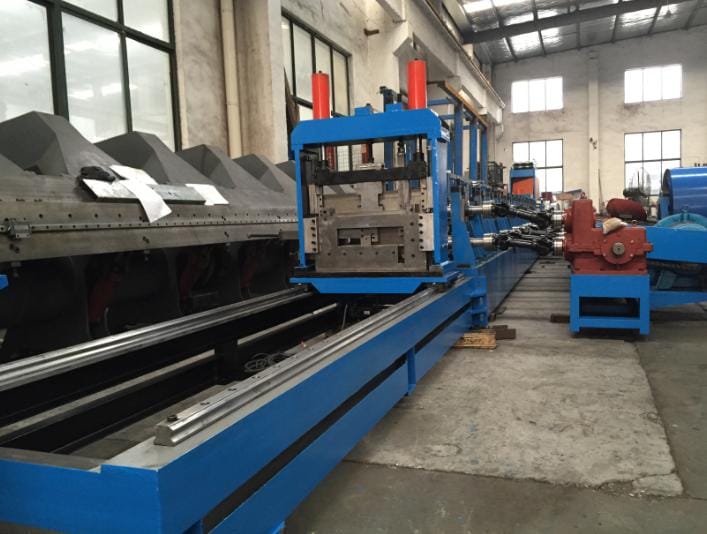

Para el corte, diseñamos utilizando el sistema de corte de seguimiento de vuelo. Con este tipo, puede aumentar la velocidad de 5 a 10 metros por minuto.
