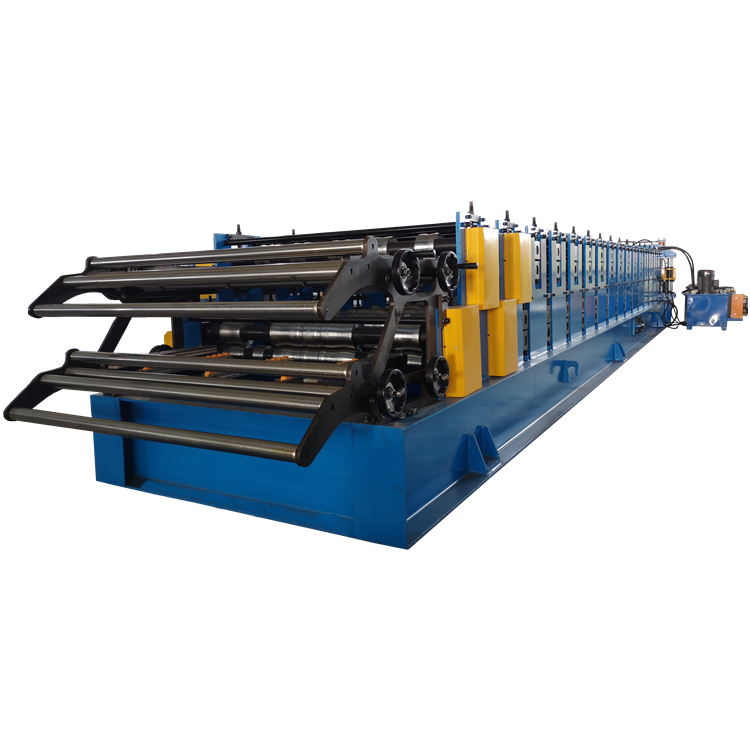

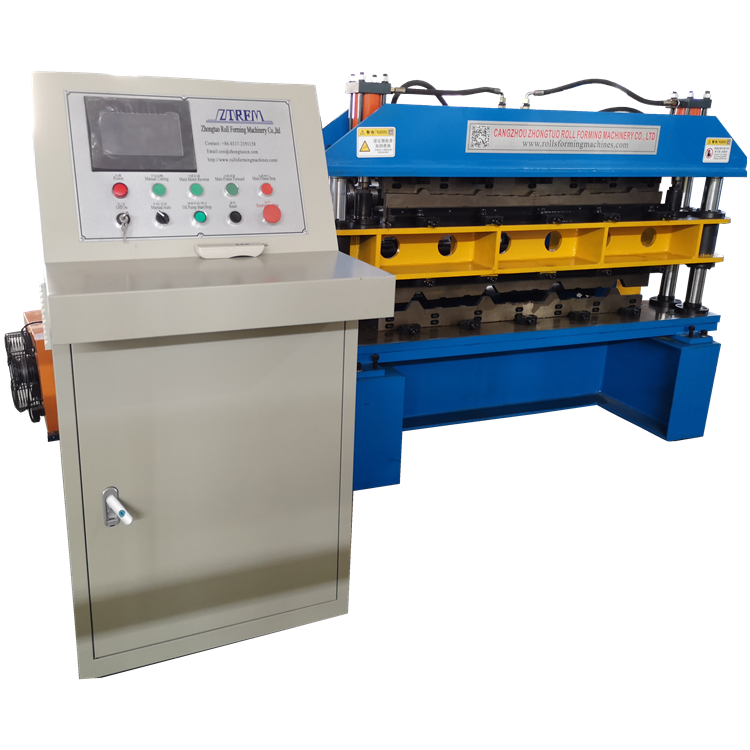

Máquina formadora de rollos de doble capa

Descripción de producto de la máquina de fabricación de láminas de techo

Este tipo de máquina de fabricación de láminas de techo corrugado se utiliza en casas sencillas, plantas de acero y otras placas de pared. La velocidad máxima puede ser de 45 m / min, mejorando en gran medida la eficiencia de producción. La lámina corrugada acabada se utiliza ampliamente en panel de techo, por ejemplo. La chapa o panel es liviano, así como de bajo costo pero de alta resistencia, período de construcción corto y uso de reciclado.

Especificación del rollo del panel de la hoja de la cubierta del piso del metal que forma la máquina

Tipo de material: GI / PPGI / AL

Ancho del material: 914/1000/1200/1220 / 1250mm (personalizado)

Espesor del material: 0.3-0.8mm

Longitud de la hoja: cualquier longitud

Tolerancia de longitud: ± 2 mm / 6 m

Velocidad de trabajo: 8-25 m / min (10 piezas por minuto como 8 pies por pieza, máquina estándar)

Sistema de control: PLC y transductor Mitsubishi / Siemens (personalizado)

Poder total: Sobre 8.5KW

Peso total: alrededor de 6T (hasta el diseño final)

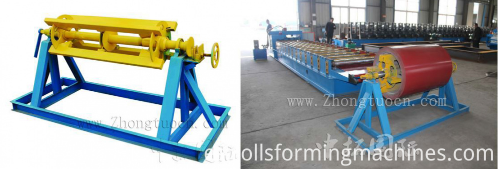

Sistema de desenrollado

Uso: Se usa para soportar la bobina de acero y desenrollarla en forma de plato giratorio. Liberar la bobina mediante un sistema de perfilado

Capacidad de carga: 5T

Ancho de desenrollado: 1000/1200/1250 mm

Diámetro interno: 450-550mm

Entrada a la playa

Uso: Poner la materia prima (placa de acero) a través de la playa para fabricar y procesar, puede garantizar que los productos sean limpios, paralelos y todo sea uniformidad. Consulte la regulación del equipo para conocer la función del panel de localización.

Máquina perfiladora principal

Uso: Para mantener la forma y precisión del producto, adopta una estructura de lámina soldada, un motor reductor, cadena de transmisión, rodillo cromado que puede mantener la superficie de la placa de moldeo lisa y no es fácil de marcar cuando se estampa.

Marco: acero 350 H

Modo de conducción: cadena

Material de los rodillos: acero 45 #, superficie de cromo duro.

Longitud de la parte principal: 8650 * 1650 * 1500mm

Voltaje: 380V / 50HZ3Phase

Fijador de rodillo: placa intermedia

Material de los ejes: acero 45 #

Diámetro de ejes: φ80mm

Número de rodillos: 18 rodillos

Mecanismo de corte

Uso: Adopta la impulsión hidráulica y la ubicación automática para decidir la dimensión y cortar los productos de blanco.

Función: corte automático controlado por PLC.

Material de las cuchillas: Cr12 templado

Fuente de alimentación: potencia hidráulica
