Máquina formadora de rollos de doble capa de chapa metálica

Techo de metal laminado de doble capa que forma la máquina

Una máquina formadora de rollos de doble hoja está compuesta por un desenrollador, dos guías de alimentación de entrada con cizallamiento de entrada opcionales (cizallamiento del motor o desenrollador manual), dos sistemas de conformado de rodillos, un marco de corte con dos troqueles de corte (un prensado hidráulico se equipará durante todo el tiempo) ya que esta máquina perfiladora de doble nivel está diseñada para producir tejas con techo de metal), un sistema de transmisión, un sistema de control y mesas de desviación.

El desbobinador hidráulico con la máquina de carga y la máquina apiladora automática son opcionales para esta máquina perfiladora de doble capa según los requisitos. Y también las cubiertas de protección. Si necesita la línea de producción completamente automática, esas opciones son necesarias.

Dos capas podrían ser cualquier dibujo de chapa metálica para techos, espere dos tejas galzadas ya que el sistema de pasos no puede funcionar para ambas.

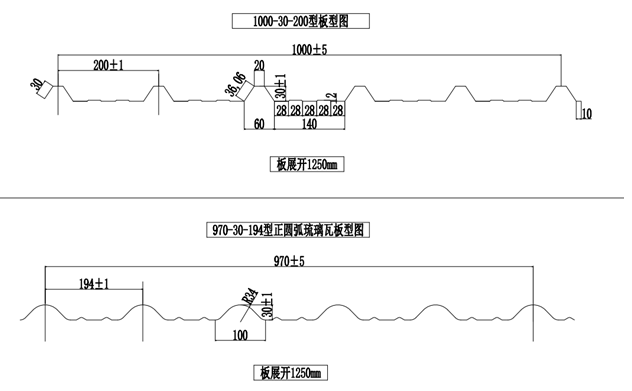

Tome el siguiente dibujo, por ejemplo, para mostrar cómo se diseñó la máquina laminadora de doble capa.

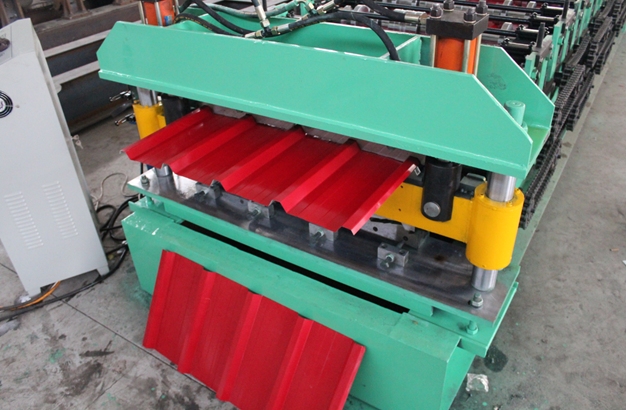

Techo de metal laminado de doble capa que forma la máquina

Parámetros técnicos para máquinas perfiladoras de doble nivel:

Uncoiler: Uncoiler manual (un desbobinador hidráulico es opcional);

Diámetro interior: 480-520mm;

Diámetro exterior: 1250mm;

Peso de carga: 5TONS;

Ancho del material: 762-1250mm;

Espesor del material: 0.3-0.8mm;

Velocidad de formación: 0-12m / min (la alta velocidad es opcional según la solicitud);

Pasos de conformado: 16-22 estaciones de conformado (sujeto al dibujo técnico de los perfiles);

Material de los ejes: 45 # acero de alta calidad;

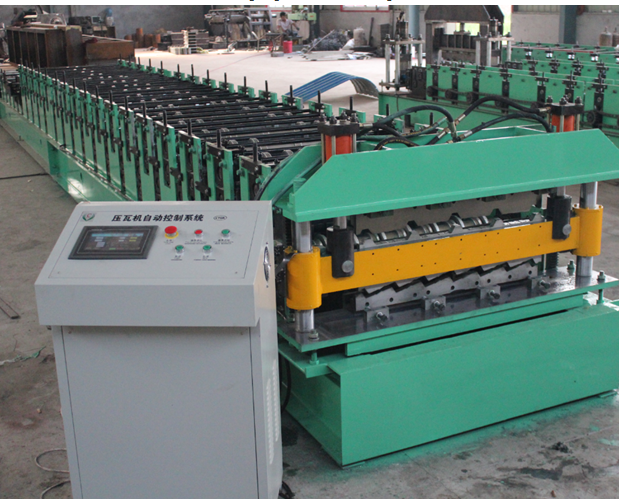

Máquina laminadora de doble capa para chapas onduladas y tejas metálicas

Diámetro de los ejes: 70 mm;

Material del rodillo: acero 45 # de alta calidad recubierto con cromo duro de 0.05 mm.

Espesor de la placa de revestimiento: 20 mm;

Transmisión: por soportes de cadena;

Potencia del motor: 15 KW

Material de la cuchilla de corte: Cr12 con tratamiento apagado 60-62 grados;

Material de troqueles de presión: acero Cr12 con tratamiento queching;

Potencia hidráulica: 4-5.5KW;

Longitudes y cantidades de corte: esta máquina perfiladora de doble plataforma cortará automáticamente las hojas finales exactamente según las longitudes requeridas y las cantidades de clientes establecidas a través de la pantalla táctil en la caja de control del PLC.

Tolerancia de corte: +/- 2mm

Sistema de control: Panasonic PLC, inversor, transformador CHNT y HMI

Voltaje: 380V / 50HZ / 3phase personalizar

PREGUNTAS MÁS FRECUENTES:

1. ¿Una máquina solo puede producir un producto de estilo?

No exactamente. Nuestras máquinas pueden producir más tipos de cambio de sus rodillos.

2. ¿Tiene servicio postventa?
   Sí, nos complace brindarle asesoramiento y también enviamos técnicos calificados a su lugar para respaldar la orientación técnica. Dejaremos que sus máquinas funcionen para que su negocio siga funcionando.
3. ¿Qué puedes hacer si la máquina se rompe?

El período de garantía de nuestra máquina es de 12 meses. Y si las partes rotas no se pueden reparar, le enviaremos una nueva para reemplazar las partes rotas. Y lo único que debe hacer es pagar los costos de transporte.

Si se encuentra fuera del período de garantía, podemos resolver los problemas mediante la negociación y proporcionaremos el soporte técnico durante toda la vida útil de la máquina.
