Máquina de tapa redondeada de Ridge | Máquina avanzada de Ridge de tapa
Esta máquina formadora de rollos es la máquina formadora de rollos especial de alta velocidad para las industrias de chapa de acero en frío. Puede continuar la hoja de acero según el requisito del cliente, cortado automáticamente a la longitud. Este equipo tiene muchas ventajas, al igual que una alta velocidad de formación, bajo nivel de ruido, transmisión estable, operación fácil, buena apariencia, etc.

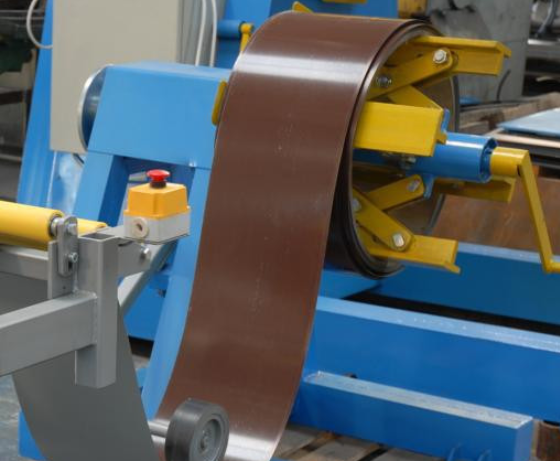

Uncoiler System
Uso: Se usa para sostener la bobina de acero y desenrollarla de forma giratoria.
Sistema de desenrollado pasivo desenrollado por rodillo
Capacidad de carga: 5T
Ancho de desenrollado: 1000 mm
Diámetro interior: 450-550 mm
Entrada a la playa
Uso: Poner la materia prima (placa de acero) a través de la playa para fabricar y procesar, puede garantizar que los productos sean limpios, paralelos y todo sea uniformidad. Se establece en el principio de la máquina principal con guía izquierda-derecha. Puede ayudar al operador a hacer la hoja en la dirección correcta, el lado izquierdo y el lado derecho se pueden ajustar por separado mediante una estructura de tornillo manual.

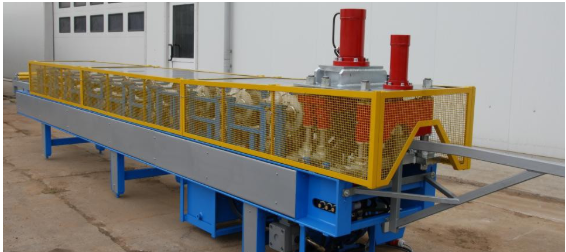

Sistema principal de formación de rollos
Longitud de la parte principal: alrededor de 6200 * 1100 * 1500
Peso de la parte principal: 3.2 toneladas
Voltaje: 380 V / 50 HZ 3 Etapa
Fijador de rodillo: placa intermedia
Cuadro: acero 350 H soldado
Modo de conducción: cadena
Material de los rodillos: acero 45 #, superficie de cromo duro.
Material de los ejes: acero 45 #
Diámetro de ejes: φ60mm
Número de rodillos: 11 rodillos
Potencia principal: 3kw
Mecanismo escalonado
Característica: se usa para hacer el paso, se forma el final del azulejo esmaltado
Material del molde: Cr12 apagado

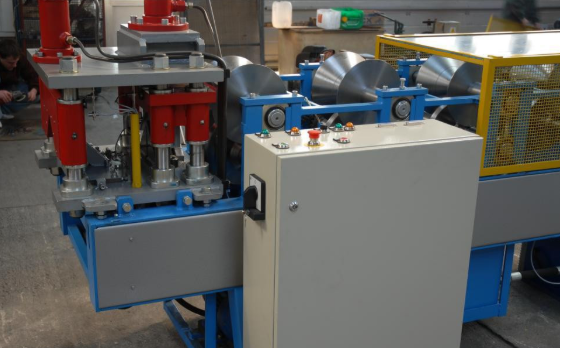

Mecanismo de corte
Característica: garantizar la estabilidad, precisión y velocidad de corte
Función: Corte automático controlado por PLC
Adopta el accionamiento hidráulico y la ubicación automática para decidir la dimensión y cortar los productos objetivo.
Material de las cuchillas: Cr12 templado
Fuente de alimentación: potencia hidráulica
Componentes: contiene un juego de cuchillas, un tanque hidráulico y una máquina cortadora.

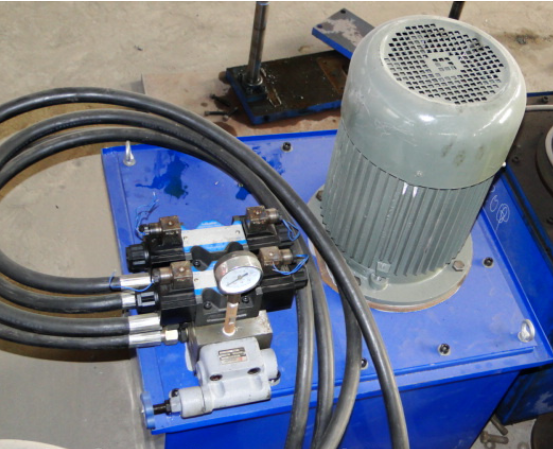

Estación hidráulica
Está controlado por una bomba de engranajes. Después de llenar el aceite hidráulico en el tanque de aceite hidráulico, la bomba acciona la máquina de corte para comenzar el trabajo de corte.
Potencia: 5.5kw
Aceite hidráulico: 46 #
Componentes: El sistema incluye un conjunto de tanque hidráulico, un conjunto de bomba de aceite hidráulico y cuatro tubos hidráulicos. y dos juegos de válvulas de electromagnetismo.
Sistema de control eléctrico
Característica:
- PLC Adopted, convertidor de frecuencia, pantalla táctil Delta de Taiwán para garantizar alta velocidad con estabilidad, precisión y duración.
- Otro elemento eléctrico es Panasonic
Mostrador
Un contador mide la longitud, impulsa y decide la longitud.
Encóder Omron para medición de longitud
Productos que reciben mesas
Adopta acero soldado y rodillo soportado para transmitir los productos.
