Rollo de hoja de techado corrugado revestido de color de largo alcance que forma la máquina:

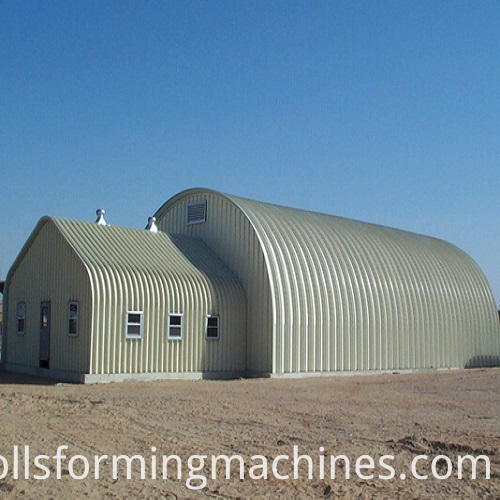

La máquina formadora de rollos de lámina corrugada recubierta de color de tramo largo está formada por un dispositivo de sistema de rodillo de tipo remolque que puede transportarse al sitio de construcción para fabricar edificios de acero de arco continuo. Varios dispositivos de placa de fabricación accionados por una máquina de cosido de operaciones cosidas a mano conectan el panel.

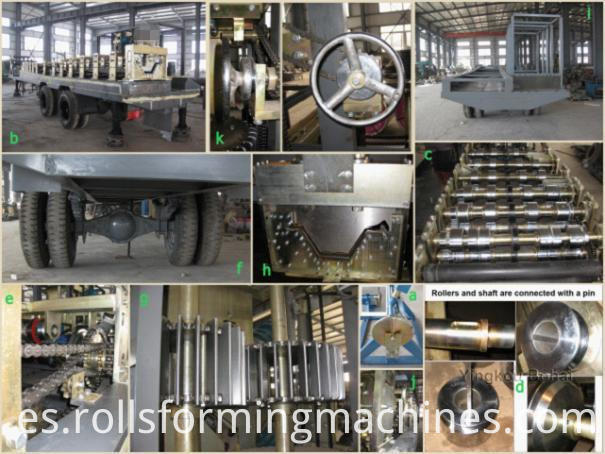

Ventajas de la máquina formadora de rollos de lámina corrugada recubierta de color de largo alcance:
a.Hay un sistema de frenos en nuestro desenrollador, si la máquina se detiene de repente, el desenrollador se puede detener en consecuencia.

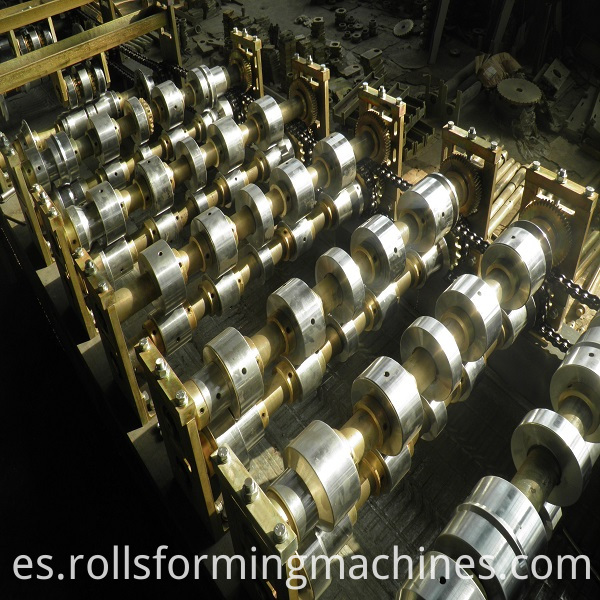

b.14-pasos para formar, incluido el primer paso - Eje de goma, fija firmemente la chapa de acero desde el principio. También hay una fila de rodillos de goma en el centro de cada eje, coordinando diferentes espesores de chapas de acero firmemente cuando se forma el rodillo.
do. La máquina de chapa Long Roof Roofing incluye 20 rodillos más anchos que otros proveedores, lo que puede hacer que la apariencia de la chapa terminada sea más bella y más resistente.
re. Los rodillos y ejes de Long Sheet Roofing Sheet Machine se conectan con un pasador dentro y atornillan en el exterior, y con diseño de refuerzo en ambos lados de los rodillos, que pueden fijar los rodillos y ejes más y trabajar durante mucho tiempo sin deformación .

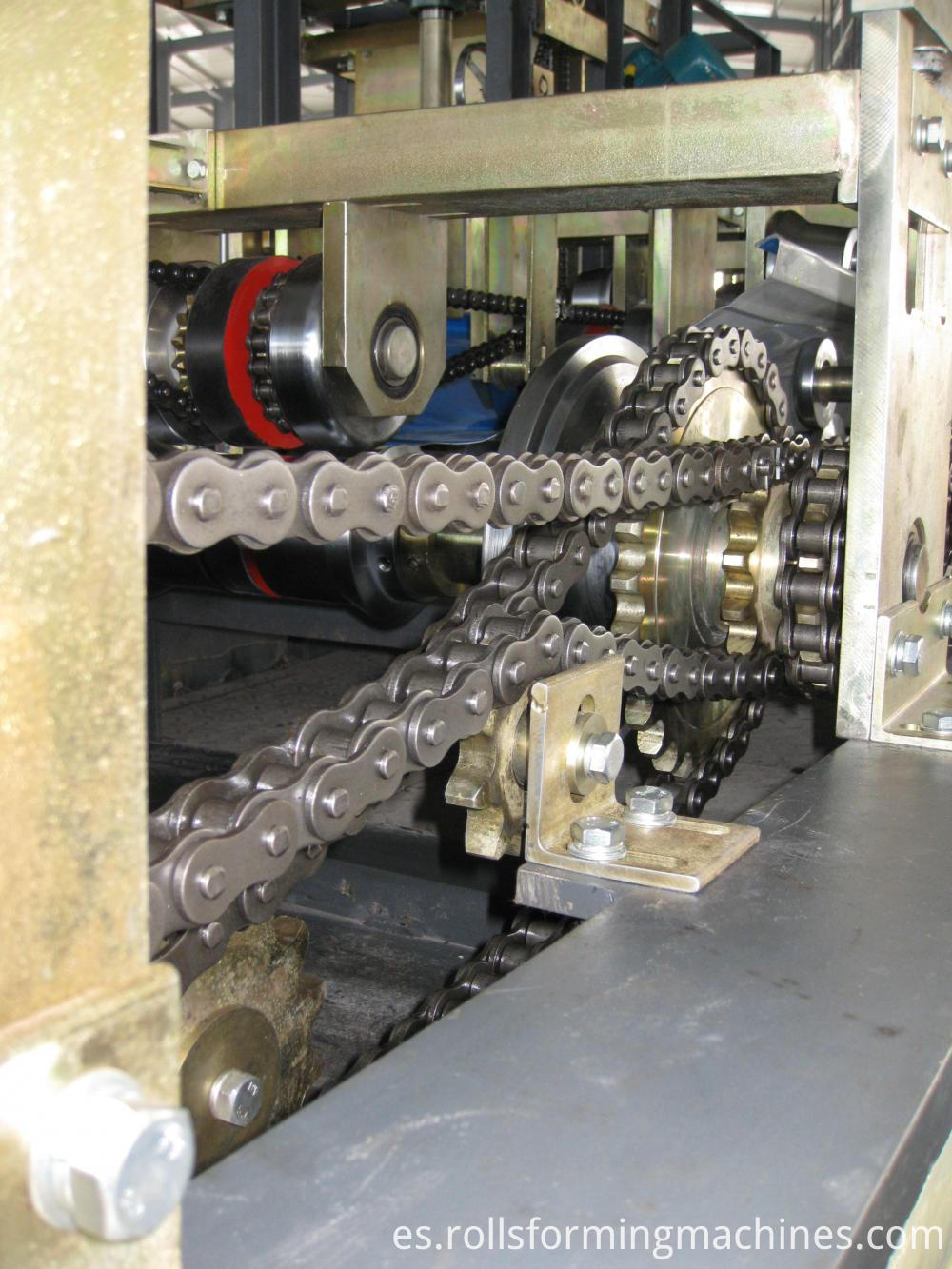

e.Gear, Sprocket conducción de mano de obra superior.
f.Adoptar el eje trasero del automóvil como el eje de nuestra máquina con tamaño de neumáticos 900-20, puede cargar más y tiene una mejor resistencia al impacto y efecto de amortiguación.
g.10mm de espesor, placa de arco lisa, producida por centro de mecanizado CNC.
h. Material de corte: Cr12 MoV: material de corte mejor y más nítido
i.Deck of foundation: CHINA An Steel (solía producir bote).
j.El espesor de la placa lateral es de 20 mm.
k. Hay una rueda de mano con escala en la parte curva, puede ajustar la altura de la luz según lo necesite con ella.

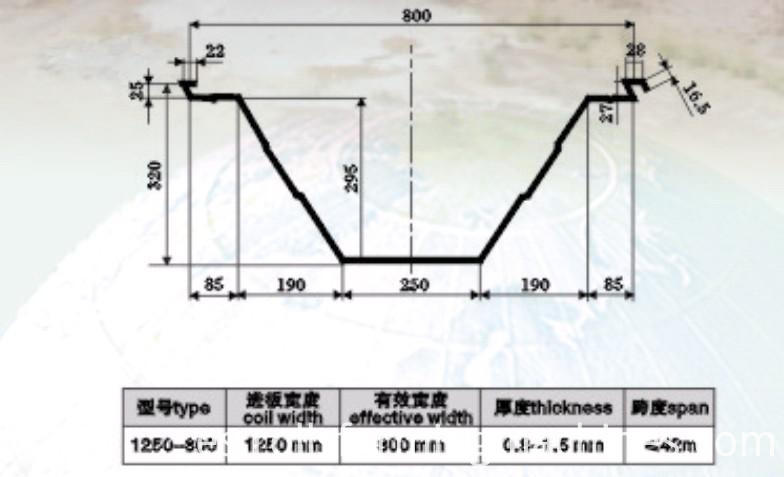

Un perfil de dibujo para referencia 1250-800):
Parámetros principales de la máquina de hoja de techo corrugado:
Dimensión: 8900mm * 2230mm * 2300mm (eje simple y 4 neumáticos)
Peso total: aproximadamente 8.5 toneladas
Hoja de plegado: espesor de 10 mm, procesada por CNC
Cuchilla de corte: material 12CrMoV, tratamiento térmico
Tipo de corte: corte mecánico
Tipo de formación: corte formado por rol y longitud establecida.
Potencia total del motor: 26.2KW
Potencia del motor principal: 11KW
Poder de doblez: 3.0KW + 1.5KWx2
Potencia de corte: 4.0KW
Seaming Power: 1.1KW + 1.1KW
Material del rodillo: 45 # de acero de alta calidad, templado HRC 55 ~ 65, cromado duro.
Material del eje: 45 # de acero de alta calidad, galvanizado
Soporte de moldura: 13 + 1
Material de laminación: Ancho: Ancho de alimentación: 1250 mm
Ancho efectivo: 800 mm
Utilizando tasa: 66.7%
Espesor: 0.8-1.5mm
Velocidad de trabajo: Parte de la formación: 15 m / min
Parte doblada: 13m / min
Seaming: 16m / min
Span conveniente: 6 ~ 40 m
Desbobinador: diámetro interno de la bobina: 450 mm ~ 650 mm,
Ancho máximo de la bobina: 914mm ~ 934mm
Carga: 10Ton

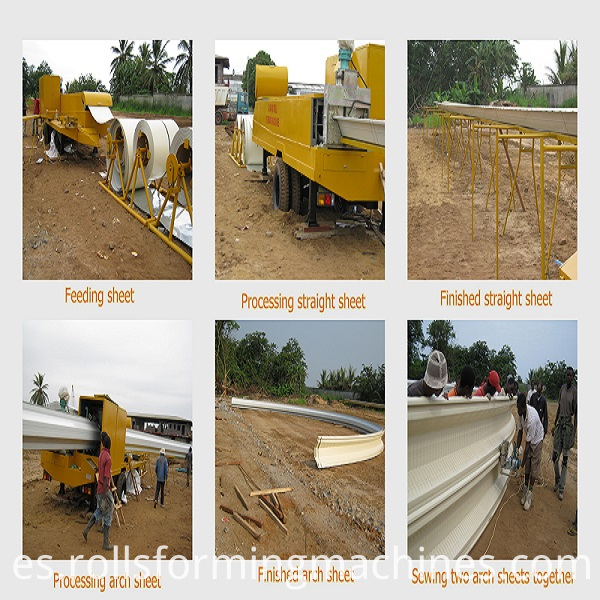

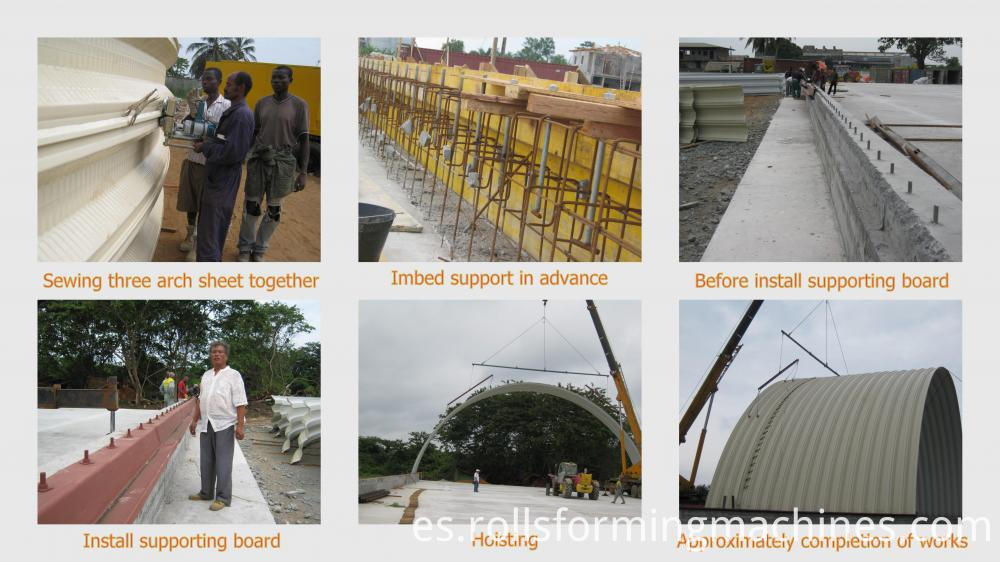

Las imágenes de instalación:
