HG50 Contruction pipe roll forming steel pipe machine

HG50 Contruction pipe machine-roll que forma la máquina de la tubería de acero

Especificación de la máquina de tubos de acero HG50 :

1. Diámetro de la tubería: Ø10-Ø60mm
Espesor del tubo: 0.5- 3.0mm
2. Tubo cuadrado: 10X10mm -60X60mm
Tubo rectangular: 20X40mm -40X60mm
Espesor del tubo: 0.5 -3.0mm
3. Longitud de la tubería: 6-12 m
4. Tolerancia de la longitud: 0-6mm
b) Especificación SteelTape
1. Material: acero con poco carbono (σb≤500Mpa, σs≤235Mpa)
2. Cinta de acero: Diámetro interno: Φ470-Φ510mm
Diámetro externo: Φmax = 1500mm
Ancho de acero de la tira: 40 mm-240 mm
Espesor de acero de la tira: 0.8mm-3.0mm
El peso máximo: 2.0 toneladas

c) Electricidad
1. Potencia dinámica: AC380V ± 10%, 3 fases, 50Hz ± 1.0%
2. Potencia de control: AC220V ± 10%, una fase, 50 Hz ± 1.0%
d) Capacidad instalada eléctrica: appro. 250KW
e) agua de refrigeración
1. Embalse para equipos de alta frecuencia: 15 m³, un juego
2. Depósito de agua de refrigeración circulante: 15 m³, un juego
f) Aire comprimido
1. Presión: 0.4Mpa
2. Flujo: 0.8m3 / h
g) Capacidad de producción
Producción anual: 25000 toneladas, de acuerdo con los días laborables anuales. Horas de trabajo diarias y los productos.
h) Velocidad de línea: 30-90 m / min
IV. Composición del equipo y parámetros principales de una sola unidad:
1. Desenrollador de doble cabezal
1.1. Información: Rotary tipo para cambiar bobinas fácilmente, con un freno neumático
1.2. Parámetros:
- Ancho de la bobina: max.240mm
- Bobina OD: máx. Ø1500mm
- Identificación de la bobina: Ø 470- Ø 510mm
- Peso de la bobina: máx. 2.0 toneladas
1.3. Expansión de mandril por neumático
1.4. La rotación de la posición del mandril debe ser manual

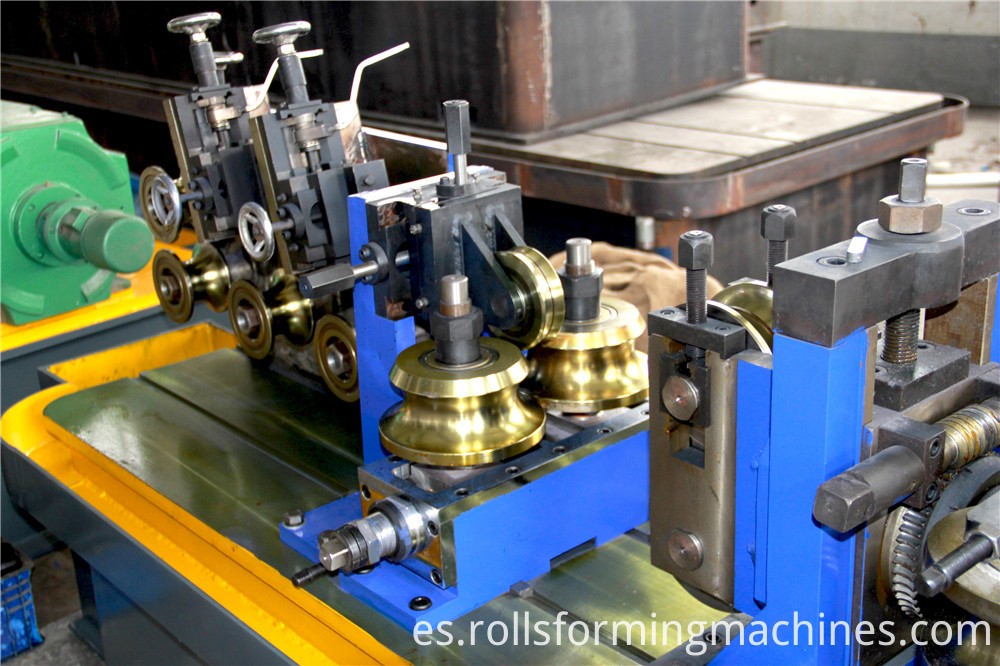

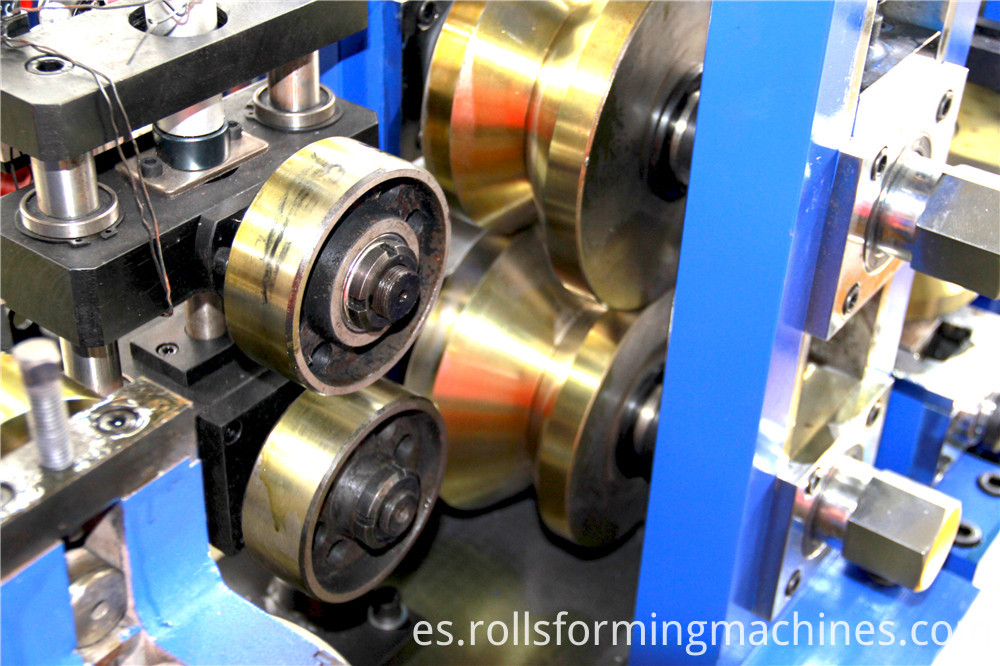

Sección de formación y dimensionamiento

4.1 formando la caja de engranajes del molino, junta universal

4.1.1 Aplanador de entrada del molino mediante nivelación pasiva de cinco rodillos, un par de cilindros emisores, dos pares de rodillos verticales

4.1.2 La fábrica de moldeo consiste en:
- Soporte conducido: 7 juegos (horizontal)
- Eje de soporte conducido: Ø60mm
- Material del eje: 40Cr
- Soporte de rodillo lateral: 8 juegos (Vertical)
- Eje del soporte del rodillo lateral: Ø40mm
- Material del eje: 40Cr
- Caja de cambios y junta universal: 7 juegos
- Material de la caja de engranajes: acero fundido
- Material de la marcha: 20CrMnTi
- Motor principal: 55kW modelo: Z4-200-31 1 conjunto
- Redactor principal: ZLY224 1 set

4.2 Caja de engranajes del tamaño del molino, junta universal
4.2.1 La fábrica de calibrado consiste en:
- Soporte conducido: 5 juegos (Horizontal)
- Eje de soporte conducido: Ø60mm
- Material del eje: 40Cr
- Soporte de rodillo lateral: 5 juegos (vertical)
- Eje del soporte del rodillo lateral: Ø40mm
- Material del eje: 40Cr
- Caja de cambios y junta universal: 5 juegos
- Material de la caja de engranajes: acero fundido
- Material de la marcha: 20CrMnTi
- Motor principal: 55kW Modelo: Z4-200-31 1 conjunto
- Redactor principal: ZLY224 1 set
- 2 cabeza turca de cabeza única, con 4 rodillos * 2 sets
- Rodillo de prueba de una velocidad con cilindro de aire para sierra circular CNC

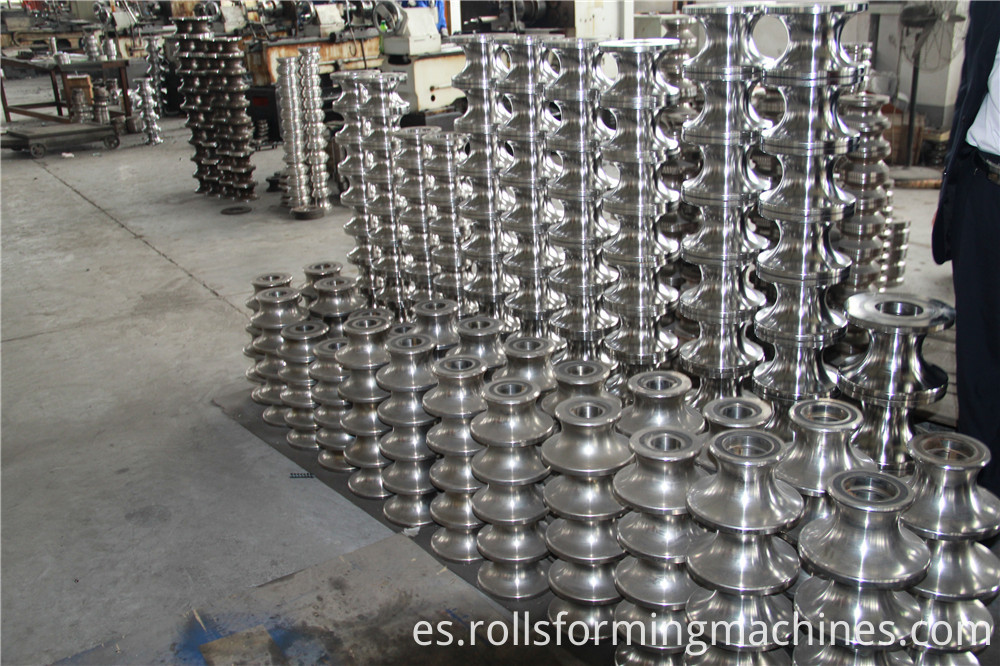

La siguiente imagen es el material de molde de la máquina de tubería soldada HG50.
