Maquina de teja andina de acero acristalado para la hoja de techo de acero acristalado de color

For Serbia Glazed Steel Tile Making Machinery for Colored Glazed Steel Roofing Sheet
Glazed Steel Tile Making Machinery for Colored Glazed Steel Roofing Sheet is used to make the color glazed tiles in batch by the Steel Tile Making Machinery. the finished product of Glazed Steel Tile Making Machinery For Colored Glazed Steel Roofing Sheet is widely used in the construction of various industrial plants, villages, warehouses, supermarkets, hotels, exhibition, family construction, shopping malls shutter doors and etc. It has the advantage of beautiful, classical appearance and grace taste. This machine working speed is around 4-5 meter per minutes.
Taking the drawing profile we made for Serbia for example to show you how the machine is made:
Para Serbia Glazed Acero Azulejo Smaking Maquinaria para Chapa de Techo de Acero Acristalado De Color
La Maquina de teja andina de acero acristalado para la hoja de cubierta de acero vidriada de color se utiliza para hacer las baldosas acristaladas de color en lote por la Maquina de teja andina de acero. el producto terminado de la Maquina de teja andina de acero acristalado para la hoja de cubierta de acero acristalado de color es ampliamente utilizado en la construcción de varias plantas industriales, pueblos, almacenes, supermercados, hoteles, exposición, construcción familiar, centros comerciales puertas de persianas y etc. Tiene la ventaja de una apariencia hermosa y clásica y un sabor de gracia. Esta velocidad de trabajo de la máquina es de alrededor de 4-5 metros por minuto.
Tomando el perfil de dibujo que hicimos para Serbia, por ejemplo, para mostrarle cómo se hace la máquina:

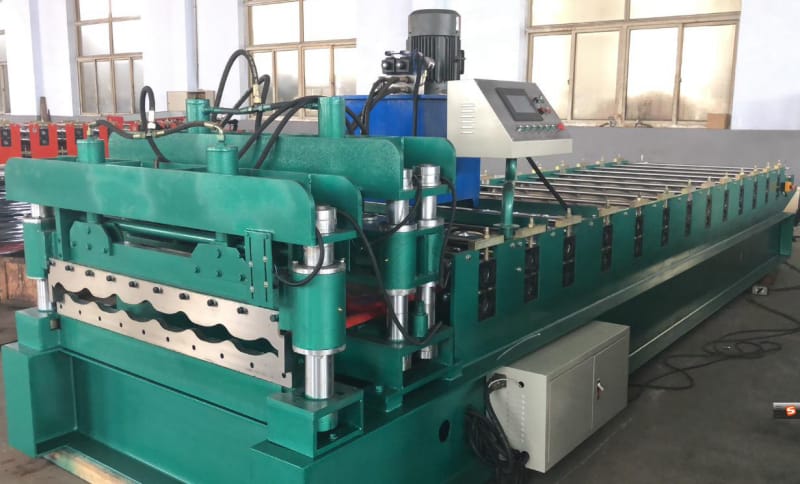

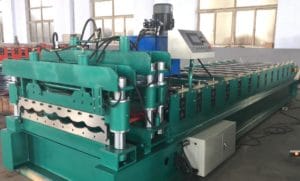

Based on this drawing, we made the Glazed Steel Tile Making Machinery like this:
Basándonos en este dibujo, hicimos la Maquina de teja andina de acero acristalado de esta manera:

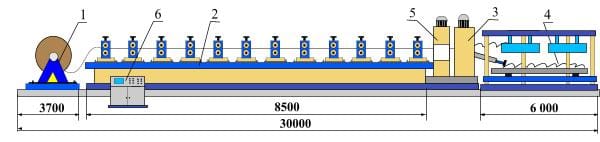

2. Glazed Steel Tile Making Machinery Production flow chart:
Decoiling---Roll forming--- Cut to length---Final product
3.Glazed Steel Tile Making Machine components:
2. Gráfico de flujo de producción de baldosas de acero acristalado:
Decoiling---Formación de rodillos--- Corte a longitud---Producto final
3. Componentes de la máquina de fabricación de azulejos de acero acristalado:

2). Roll forming machine
(1).Profile of colored steel panel produced by this type of roll forming machine:
Profile drawing of glazed tile roll forming machine
Effective width: 1100mm
Feeding width: 1250 mm
Thickness of formed steel: 0.3-0.6mm (usually the thickness of the sheet is less than 1 mm)
Material of coil or plate: GI, PPGI

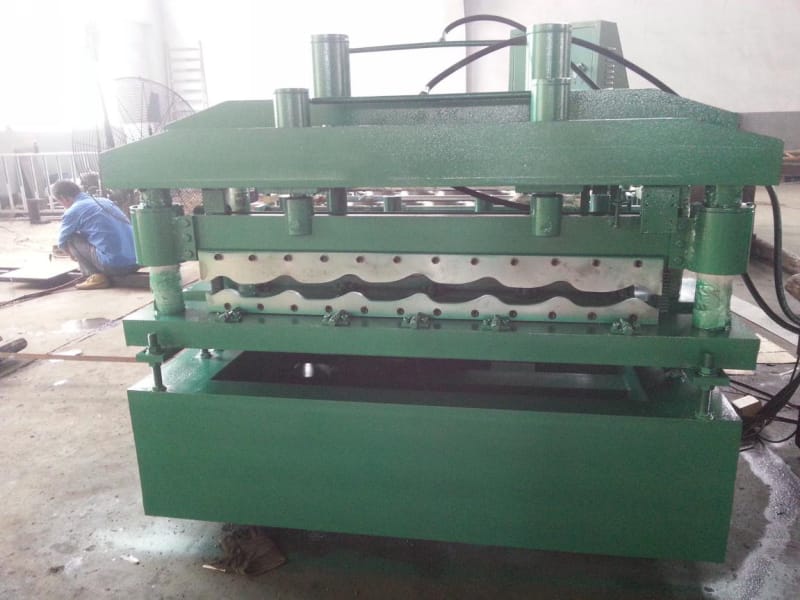

(2).Picture of roll forming machine (just for reference)
2). Máquina de formación de rodillos
(1). Perfil del panel de acero de color producido por este tipo de máquina formadora de rollos:
Dibujo de perfil de la máquina de formación de rollos de baldosas acristaladas
Ancho efectivo: 1100mm
Ancho de alimentación: 1250 mm
Espesor del acero formado: 0,3-0,6 mm (normalmente el espesor de la hoja es inferior a 1 mm)
Material de bobina o placa: GI, PPGI
(2). Imagen de la máquina de formación de rollos (sólo para referencia)

(3). Parameters of roll forming machine
(1) Material of frame: (high grade) 400 mm‘H’ shape steel welding
(2) Thickness of whole plate not welding middle plate: 20mm
(3) Step of roller: 13 steps
(4) Diameter of shaft （solid shaft）:74 mm
(5) Material of shaft （solid shaft）: (high grade) 45# Steel，quenching and tempering treatment
(6) Material of roller: 45# Steel
(7) Treatment of roller: hard chromize coated 0.05-0.07mm
(8) Drive type of roll forming machine: drive by chain
(9) Chain: 25.4mm (high grade)
(10) Bearing: 6210 (high grade)
(11) Reducer: 5# cycloid reducer (high grade)
(12) Power of main motor: 5.5KW
(13) Voltage: 380V/50Hz/3phase
(14) Motor power of hydraulic station: 5.5kw
(15) Line speed: about 3-5 m/min
(16) Oil pump of hydraulic station: gear oil pump (high grade)
(17) Hydraulic cutting: cutting controlled by PLC
(18) Accuracy of cutting: +/- 2mm
(19) Razor blades material: Cr12, quenching 58-62 °.
(20) Appearance size of main forming machine: 7m (length)*1.6m (width) *1.4m (height)
(21) Electrically controlled system: entire machine controlled by PLC
(22) PLC : DELTA（TAIWAN）
(23) Frequency converter : DELTA（TAIWAN）
(24) Frequency converter power: 5.5KW
(25) Encoder: ROUNDSS (high grade)
(26) Controlling desktop: text screen (high grade)
(27) Electrical parts: DELIXI or CHINT

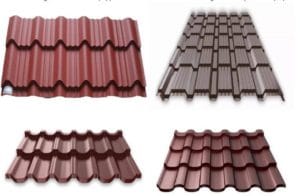

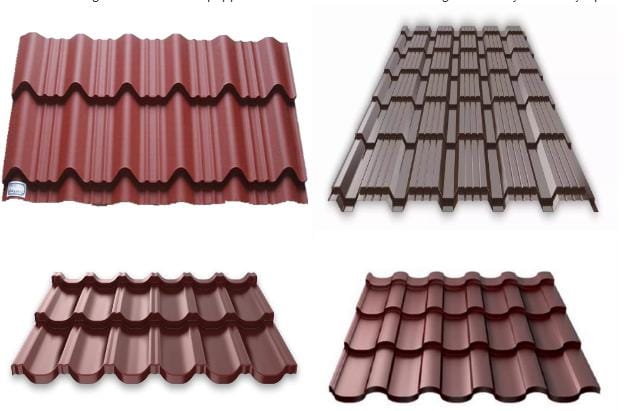

Except this drawing profile, our Glazed Steel Tile Making Machinery for Colored Glazed Steel Roofing Sheet also could be used to make the following types:
(3). Parámetros de la máquina de formación de rodillos
(1) Material del marco: (alto grado) soldadura de acero en forma de 400 mm'H'
(2) Espesor de placa entera no placa media de soldadura: 20mm
(3) Paso del rodillo: 13 pasos
(4) Diámetro del eje (eje sólido):74 mm
(5) Material del eje (eje sólido): (alto grado) Acero de 45o, tratamiento de temple y templado
(6) Material del rodillo: Acero de 45o
(7) Tratamiento del rodillo: cromotización dura recubierta 0.05-0.07mm
(8) Tipo de accionamiento de la máquina formadora de rodillos: accionamiento por cadena
(9) Cadena: 25.4mm (alto grado)
(10) Rodamiento: 6210 (grado alto)
(11) Reductor: Reductor de cicloide de 5o (grado alto)
(12) Potencia del motor principal: 5.5KW
(13) Voltaje: 380V/50Hz/3phase
(14) Potencia motorde de la estación hidráulica: 5,5kw
(15) Velocidad de línea: unos 3-5 m/min
(16) Bomba de aceite de la estación hidráulica: bomba de aceite de engranaje (alta calidad)
(17) Corte hidráulico: corte controlado por PLC
(18) Precisión de corte: +/- 2mm
(19) Material de las cuchillas de afeitar: Cr12, quesado 58-62o.
(20) Tamaño de la apariencia de la máquina de conformar principal: 7m (longitud)*1.6m (ancho) *1.4m (altura)
(21) Sistema controlado eléctricamente: máquina entera controlada por PLC
(22) PLC : DELTA(TAIWÁN)
(23) Convertidor de frecuencia : DELTA(TAIWAN)
(24) Potencia del convertidor de frecuencia: 5.5KW
(25) Codificador: ROUNDSS (alto grado)
(26) Control de escritorio: pantalla de texto (alta calidad)
(27) Piezas eléctricas: DELIXI o CHINT
Excepto este perfil de dibujo, nuestra maquinaria de fabricación de baldosas de acero acristalado para chapa de techo de acero acristalado de color también se podría utilizar para hacer los siguientes tipos:

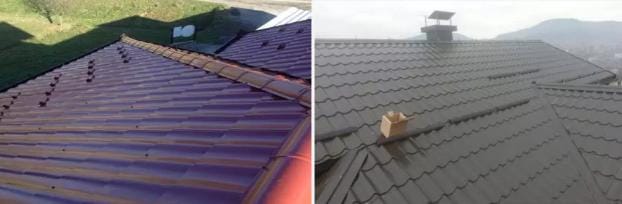

This type of roof panel has advantage inclouding beautiful, classical appearance and grace taste.It can be widely used in village, hotel, exhibition, vocation vallage, family construction and outdoor decorate.
Este tipo de panel de techo tiene ventaja en nublado hermoso, aspecto clásico y sabor de gracia. Puede ser ampliamente utilizado en pueblo, hotel, exposición, vocación vallage, construcción familiar y decoración al aire libre.
