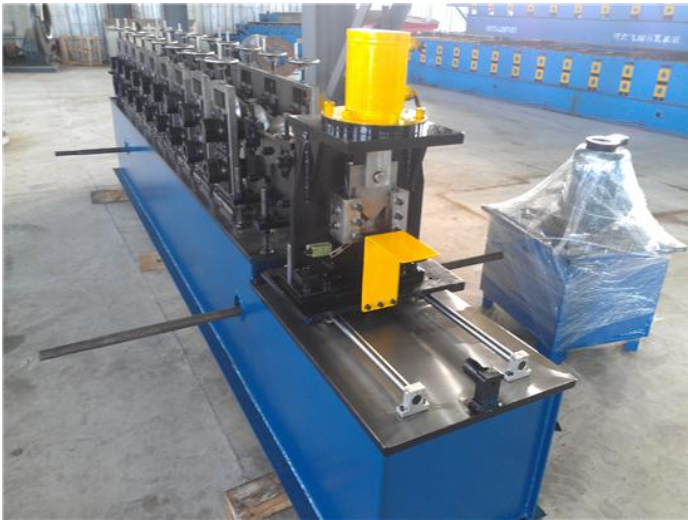

Máquina para fabricar marco de acero con ángulo de pared

Breve introducción

La máquina para fabricar hierro en ángulo de pared es una de las principales máquinas de laminado en frío. Somos un fabricante profesional de máquinas en forma de V y tenemos una rica experiencia. Toda la línea de producción está controlada por ordenador. El molino puede diseñarse para diferentes espesores, diferentes materiales y perfiles en forma de L.

Elementos principales de la máquina de fabricación de hierro con ángulo de pared

1.Decoiler

2. Máquina de fabricación de hierro de ángulo de pared conrodillo principal
3. punzonado de mecanizado (como la necesidad del cliente)
4. Máquina de corte (corte normal y sierra de corte de pista voladora) (según la necesidad del cliente)

Control 5.PLC

6. Máquina de fabricación de hierro con ángulo de pared 1 juego de máquinas

Estación 7.hydraulic

8. mesa de recepción

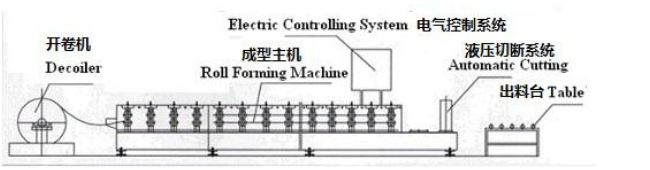

Flujo del proceso

Desenrollamiento → Alimentación de material en la máquina → Conformado de rodillos → Longitud de medición → Corte automático → Recibiendo productos

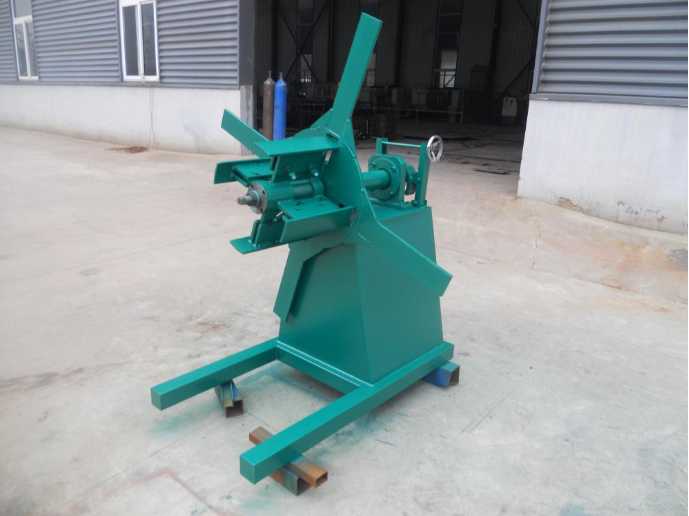

Decoiler

• Uso: Se utiliza para soportar la bobina de acero y desenrollarla de forma giratoria.
• Desenrollamiento pasivo tirado por sistema de perfilado
• Capacidad de carga: 1.5T
• Ancho de desenrollado: 300mm
• Diámetro interior: 450-550mm

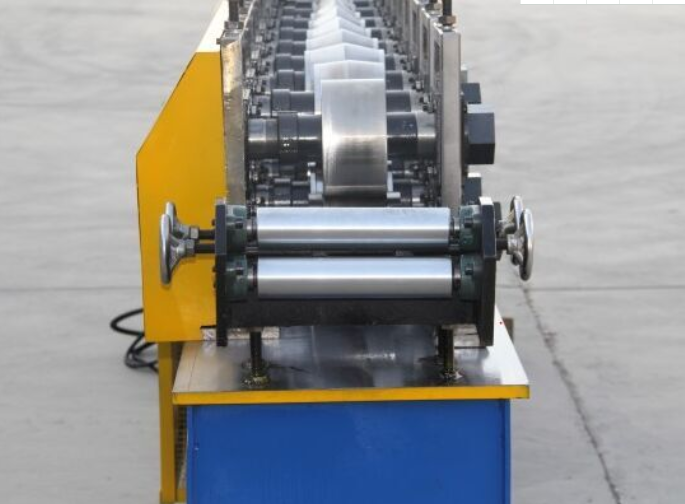

Nivelación de entrada

Esta parte nivelará la bobina para asegurarse de que esté limpia y recta.

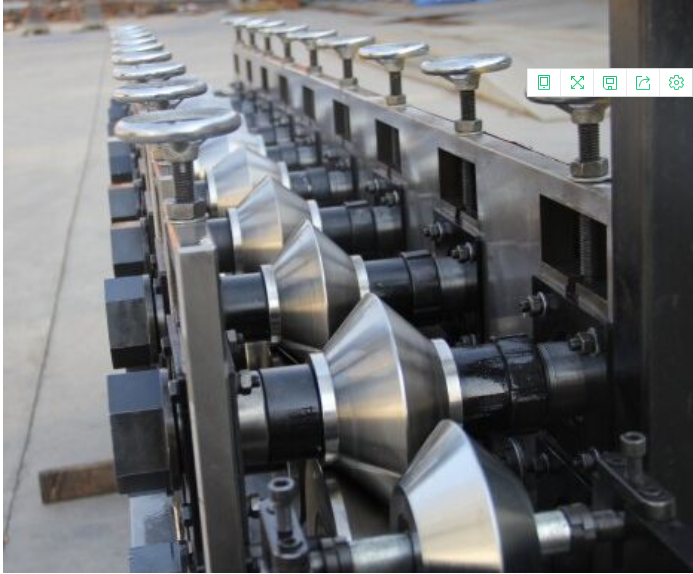

Máquina perfiladora

1. Tamaño: 2900х800х1400mm
2. Peso: 3 toneladas.
3. Voltaje: 380V / 50HZ3Phase (como solicitud del cliente )
4. Fijador de rodillos: columna guía
5. Marco: placa intermedia soldada tipo arco de marco conmemorativo
6. Grosor del bastidor: 25mm.
7. Modo de accionamiento: engranaje
8. Material de los rodillos: GCr12MoV
9. Material de los ejes: acero 45 # con temple
10. Diámetro de los ejes: φ40mm
11. Número de rodillos: 8 rodillos
12. Potencia principal: 3kw
13. Reductor de velocidad del engranaje planetario cicloidal)
14. Velocidad: 15-50m / min.

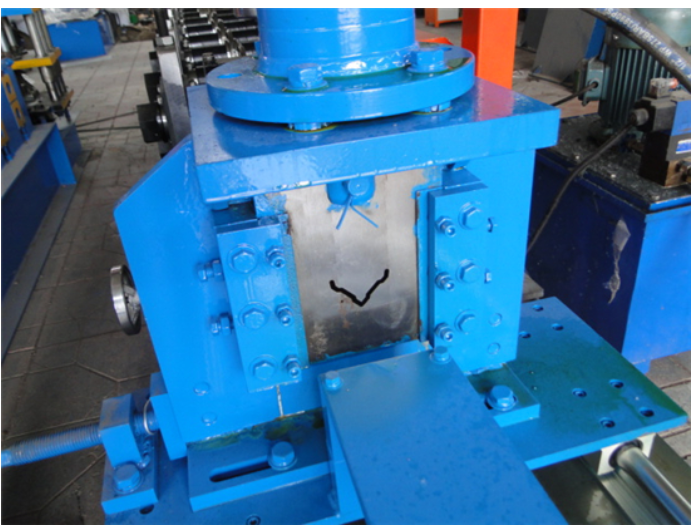

Sistema de corte

1. Material de cuchillas: Gcr12MoV apagada.
2. Fuente de alimentación: potencia hidráulica.
3. Marco: estilo pilar con sistema de cremallera y piñón
4. Interruptor de carrera: interruptor fotoeléctrico sin contacto
5. Componentes: Contiene un conjunto de herramientas de corte, un tanque hidráulico y una máquina cortadora.
6.

Estación de PLC

1. Adoptamos PLC, transductor, panel táctil de Delta Taiwan para garantizar una alta velocidad con estabilidad, precisión y vida útil.

2. Otros elementos eléctricos son delta.

3. Equipado con interruptor móvil, rotura de aire, radiador, transformador y protector de fugas eléctrico para mayor comodidad de operación y seguridad.

ZTRFM se ha dedicado a las tecnologías de perfilado por más de 2 décadas y ahora cuenta con una sólida experiencia, capacidades, pensamiento innovador y experiencia en perfilado para proporcionar soluciones perfectas de perfilado a nuestros clientes. En ZTRFM, podemos ayudar a construir un mejor futuro para usted y su cliente.

Preguntas más frecuentes

1. ¿ESTÁ DISPONIBLE EL SERVICIO DE VENTAS?

Sí, ofrecemos asistencia en línea de 7x24 horas y nuestros ingenieros pueden trabajar en el extranjero para ayudarlo.

2. ¿CÓMO PUEDO LLEGAR A TU FÁBRICA?
3. Primero vuele al aeropuerto de Beijing y luego vaya de Beijing Nan a Cangzhou Xi (1 hora) en tren de alta velocidad. Entonces podemos recogerlo en la estación de tren.

segundo. Primero vuele al aeropuerto de Shanghai y luego vaya de Shanghai Hongqiao a Cangzhou Xi (4.5 horas) en tren de alta velocidad. Entonces podemos recogerlo en la estación de tren.

3. ¿QUÉ PASA SI ALGUNAS PARTES SE DESCENDREN?

Ofrecemos una garantía de 12 meses, durante los cuales las piezas de repuesto gratuitas están disponibles si algunas partes de la máquina se rompen para ser irreparables. Además, también ofrecemos soporte técnico de por vida, lo que significa que seguiremos ofreciendo asesoramiento técnico 1 año después de su compra. Podemos discutir para ayudarle.
