Costura recta alta frecuencia ERW pipe mill/molino de bolas

Costura recta alta frecuencia ERW pipe mill/molino de bolas

Costura recta alta frecuencia ERW pipe mill/molino de bolas se utiliza especialmente para la producción de Φ10-Φ200mm, δ 0.4-6.0 mm de alta frecuencia directamente de la costura soldada con autógena de la pipa y pipa cuadrada correspondiente (17 * 17-62 * 62 mm, 1.2-3.0 mm). La composición del equipo es de uncoiler para Sierra de corte de longitud fija. Velocidad del balanceo puede ser según gama conveniente de la tubería de diámetro y espesor de pared.

Flujo de trabajo de HG32 pequeña pipa soldada con autógena la pipa machine:

Materia prima (bobina de acero) → desenrollamiento → no poder nivelación →roll formando → → soldadura de alta frecuencia quitando rebabas fuera autógena Costura → refrigeración → → corte → run - mesa de tamaño

HG32 pequeña pipa soldada con autógena la pipa machin e Principio de funcionamiento:

Para la soldadura, hace el uso completo de dos ciencias-alto-frecuencia actual-efecto de piel y efecto de adyacencia para hacer el concentrado actual en el borde y, a continuación, la temperatura llegará hasta el punto de soldadura. Entonces podemos hacer la hoja de la pipa rodando y hacer el borde de fusión a uno.

Esta tecnología tiene las siguientes características:

1． Soporta muchos tipos de materiales como acero al carbono, GI y otros.

2． Una máquina podría hacer una amplia gama de tamaños de la pipa cambiando el molde.

3． Una máquina podría utilizarse para hacer cuadrado de la pipa, pipa redonda cambiando el molde.

4． Alta eficiencia de trabajo pero el consumo de energía baja. El poder es 200KW TNGP.

5． La tubería de este tipo de máquina podría utilizarse en muchas áreas como el tubo del agua, pipa del alambre y otros.

Requisitos elemenet del detalle de HG32 pequeña pipa soldada con autógena máquina de la pipa:

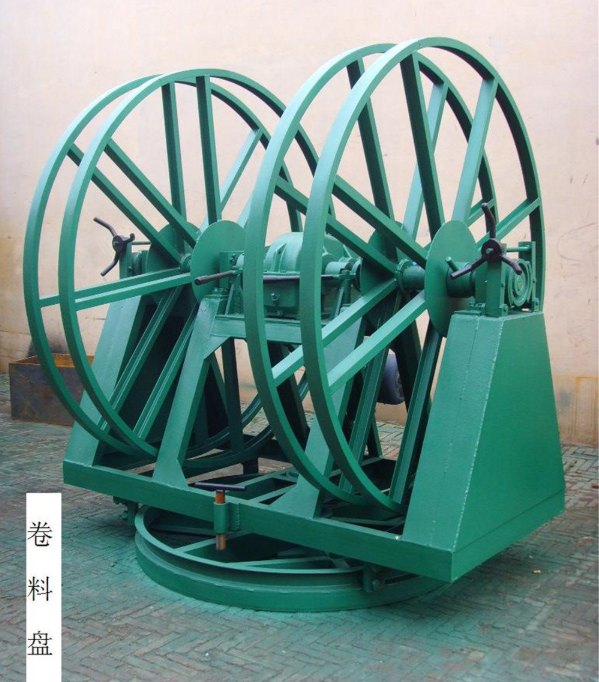

1. decoiler principal doble

Estructura tipo: solo-lado manual en expansión, que aseguran como alternativa de alimentación de la bobina de acero.
1). Tira de acero ancho: 39.88-300 mm

2). espesor: 1,5 mm

3). Bobina de acero O.D.: Φ900-Φ1800mm

4). Bobina de acero ID: Φ500-Φ520mm
5). Peso de la bobina de acero: Max.2500kgs

2. hidráulicas de corte y soldadora manual

Uso: esta parte es para cortar el Embobinadora formadoras de borde entonces dos podría ser soldados con autógena juntos y entonces almacenado en el acumulador.

3. alimentador del mecanismo de botes giratorios para acumulador

Esta parte podría ayudar a alimentar la bobina a la batería.

4.soldadora cizalla y tope

Esta parte es para la soldadura de dos bobinas juntas para el almacenamiento de la bobina. Por esta parte, no necesita cambiar la bobina cuando se ha utilizado para arriba.

5.acumulador de tipo vertical o de otros tipos o acumulador espiral

Esta parte es para el almacenamiento de la bobina. Y hay muchos tipos para que usted elija.

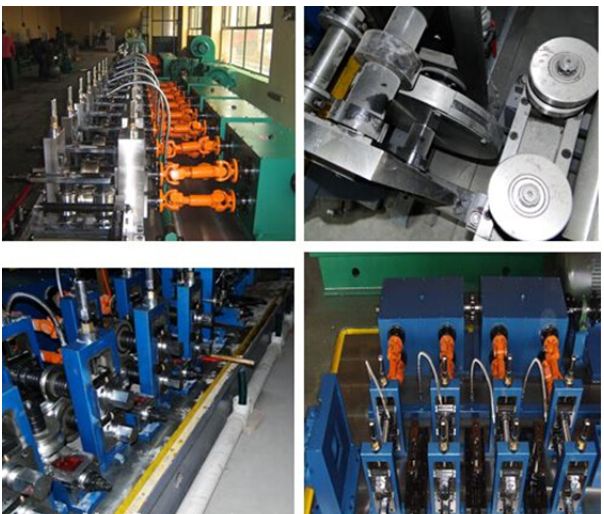

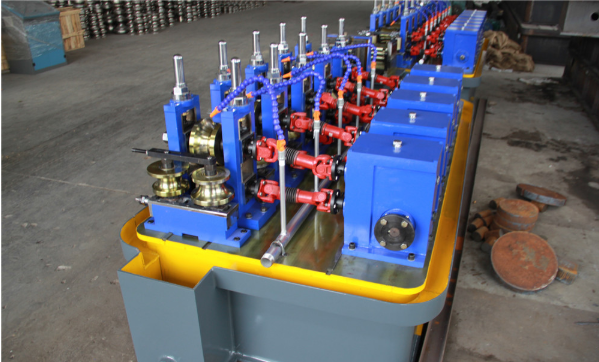

6.principal del rodillo que forma la máquina

1). Estación: 13 estaciones de rodillos (detrás: 7 estaciones, después: 6 estaciones)
2). Diámetro del eje horizontal del rodillo: Φ100mm, material: 40Cr
3). Diámetro del eje vertical roll: Φ50mm, material: acero 45#
4). Principal potencia: 200 kW
5). Velocidad: 90 m/min

7.unidad de apresto

Esta parte es para asegurarse de que el diámetro es exacto. No importa la pipa cuadrada u otras pipas, primero lo haremos a pipa redonda.

8. seguimiento computarizado de corte sierra

1). Método de corte: corte automático y seguimiento
2). Grueso máximo del corte: 5mm
3). Tolerancia de corte: ±1. 5 mm
4). Motor de corte: 30 kW

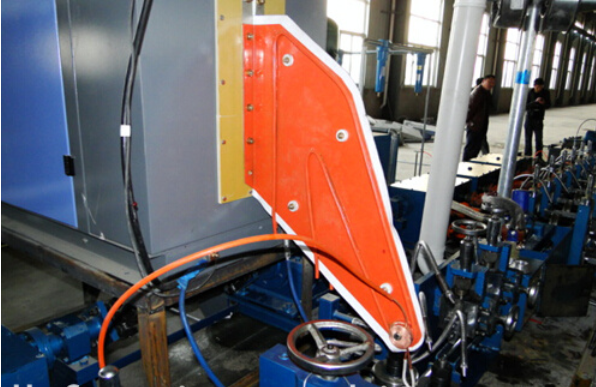

9.estado sólido F5-200kw H.F soldador

Transistor de alta frecuencia de soldadura

10. tabla de descentramiento de la

Esta parte se da según sus necesidades. Como todas las tuberías serán guarde bien después de corte por Sierra de vuelo.
