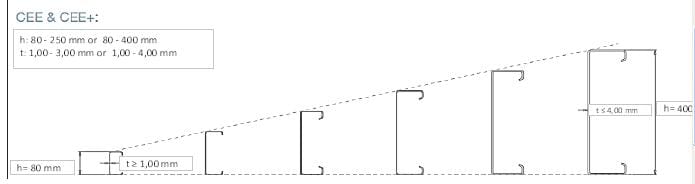

Para la máquina de correas C normalmente el rango es de 80 a 300 mm, pero algunos clientes requieren hasta 400 mm. También para hacer la correa C con más potencia y fuerza, la parte inferior, la correa C, se realizará con algunas nervaduras en relieve. Aquí hay algunos perfiles de dibujo para su referencia:

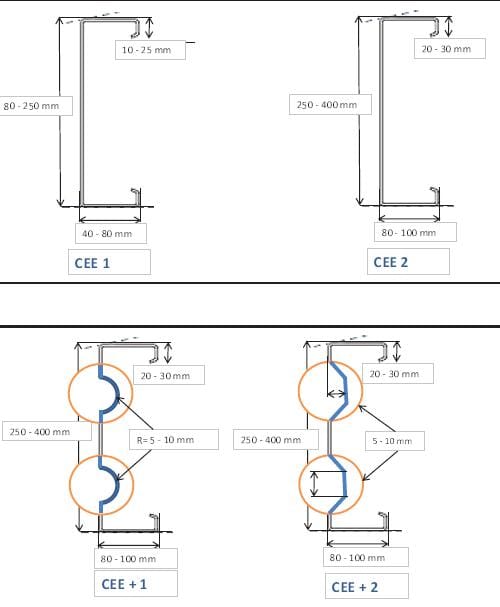

Cuando el ancho inferior sea de 400 mm, el tamaño y la potencia de la máquina también serán más grandes que los normales. En cuanto a las diferentes nervaduras de estampado, nos referimos a las siguientes:

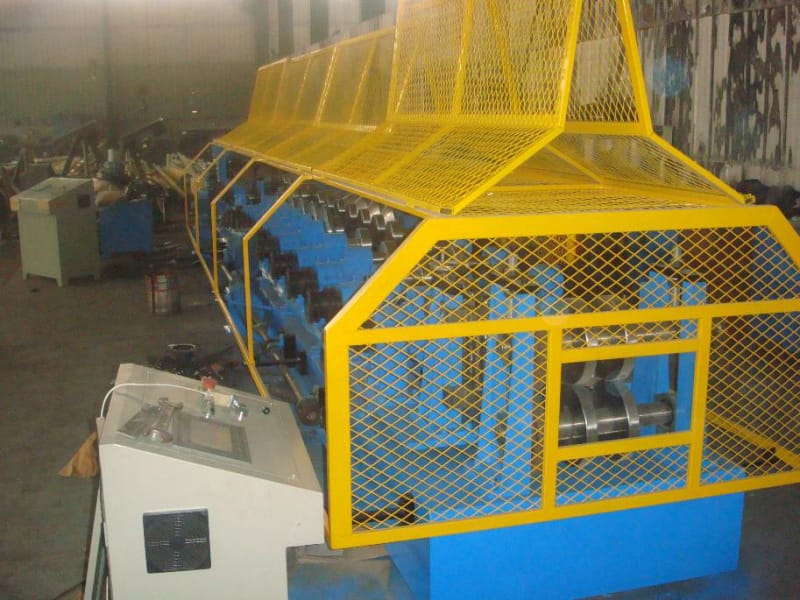

Para éste, el cliente requiere dos tipos de gofrado. Podemos intentar ajustar y realizar con diferentes rodillos de gofrado. Entonces es ajustable. Aquí hay algunas imágenes de detalles de la máquina para su referencia:

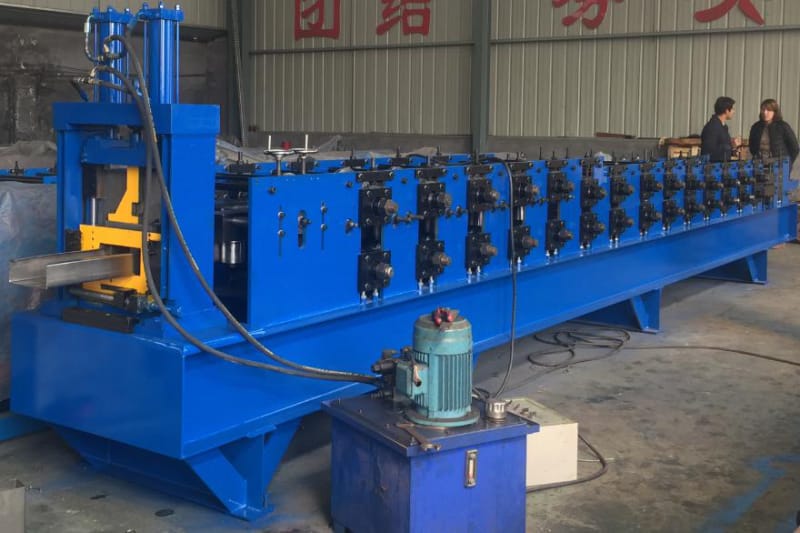

También se podría hacer una correa C completamente automática de este tipo:

Estos son algunos parámetros de la máquina para su referencia :

1) .Número de pasos de formación: 2 pasos de rodillos de alimentación, 5 pasos de rodillos de nivelación, 12 pasos de rodillos de formación,

2) .Material del eje: acero 45 #,

Material del rodillo: acero para rodamientos

Diámetro exterior: 90 mm

3) .Transporte: por cadena

4) .Velocidad de formación: 5-12 m / min

5) .Motor: 18.5kw

6) .Voltaje: 380v, 50Hz, trifásico

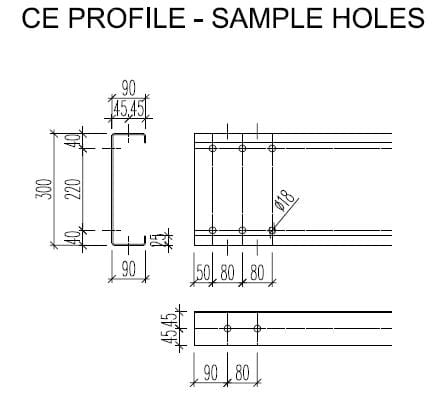

En algún momento, el cliente también necesita la pieza de perforación, aquí está el perfil de dibujo para su referencia:

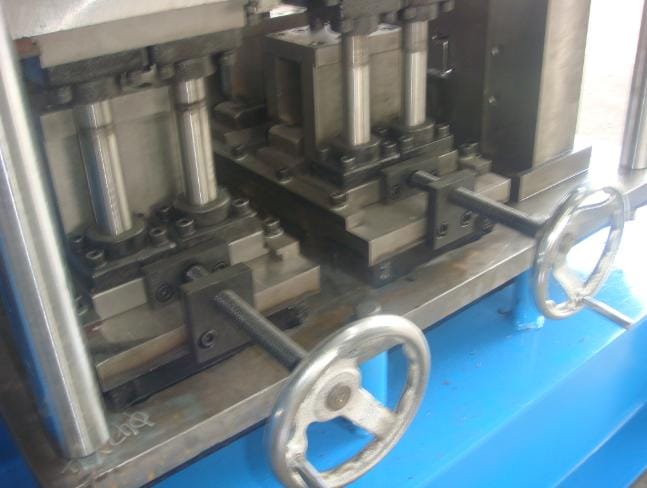

Con o sin punzonado, el costo de la máquina será diferente. Aquí está el dispositivo de perforación para su referencia:

Y para ese tipo de máquinas, si desea conocer más información, comuníquese con nosotros en cualquier momento.
