paneles de yeso esquina grano de yeso dentro de la esquina grano 45 grados de esquina de yeso cordón

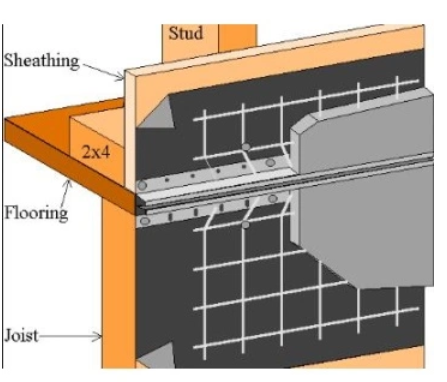

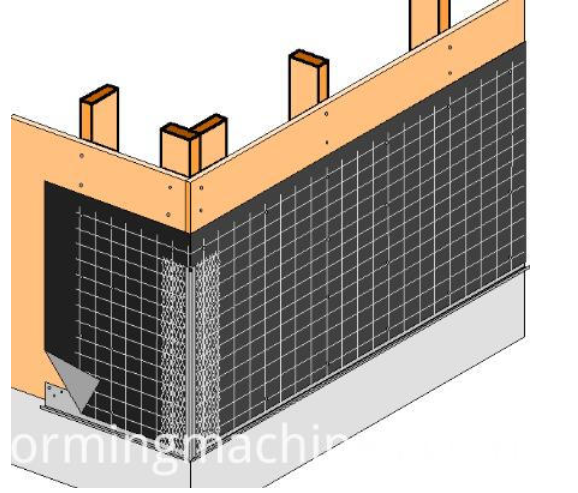

La quilla Triangular está hecha de material de banda de acero laminado en frío de alta calidad, galvanizado en caliente de alta calidad. La quilla Triangular puede mantener el yeso recto y sin transformación, y puede evitar el agrietamiento.
La quilla Triangular también se conoce como viga de esquina, protector de ángulo de pared, quilla triangular, etc. Debido a su forma como el triángulo, también se le llama quilla triangular.
Hay muchos tipos diferentes de la quilla Triangular. Algunos son perlas de ángulos lisos, y algunos son los granos de ángulos perforados, y algunos son los que tienen macetas de relieve.
También el tamaño puede ser de 16 mm -30 mm y más grande. El espesor es de aproximadamente 0.3 mm -0.8 mm. Algunas cuentas de esquina tienen un grosor de 0.25 mm y alrededor.

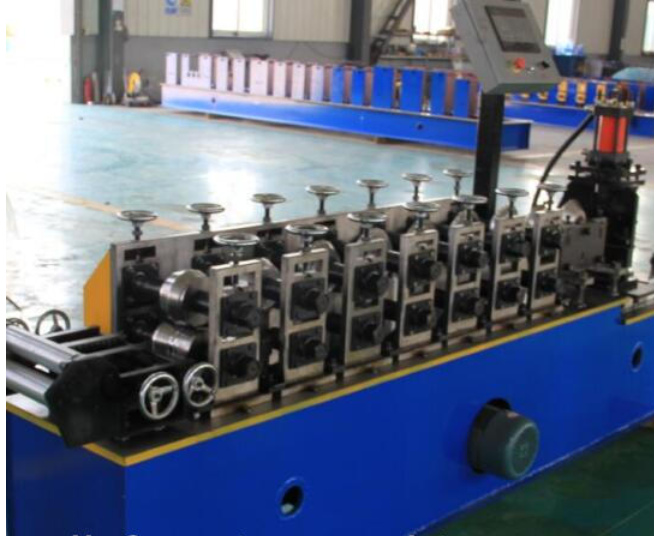

Esta máquina llenadora automática de alta velocidad L Angel para paneles de yeso laminado con perforaciones es una máquina popular . Puede ser perfilado y perforado en conjunto. Es controlado por computadora toda la línea. Coloque materia prima en la línea y obtenga la quilla angular final con agujeros. La máquina perfiladora de perfiles angulares es fácil de operar.
Tamaño: De 30 * 25 mm, espesor: 0.5-0.7 mm.
Diagrama de flujo 2.Processing de la máquina
Desbobinador manual → Alimentación de material en la máquina → Máquina perfiladora → Medir longitud → Corte hidráulico → Productos terminados
| configurations |

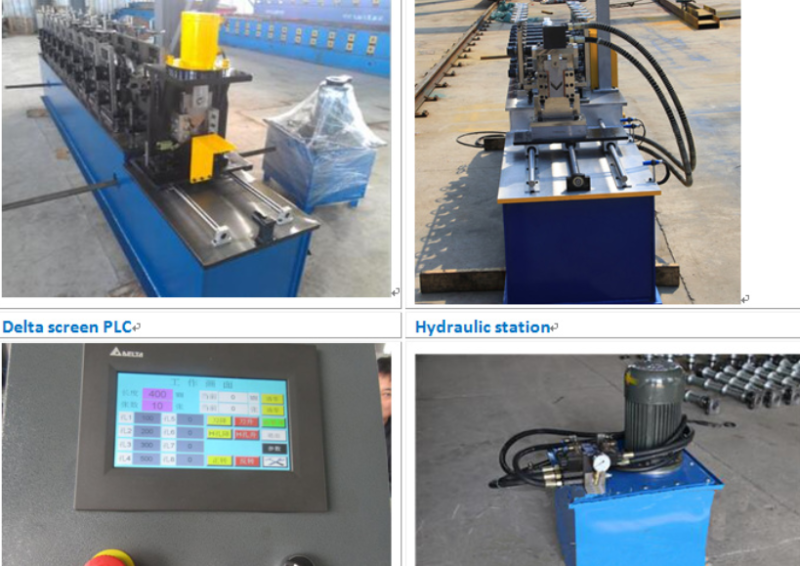

manual decoiler, guiding platform,main machine of roll forming, cutting device, electric motor,hydraulic station,Delta PLC control system, run out table
|
||
|
Material |
Raw material | Galvanized | |
| Thickness | 0.5-0.7 mm | ||
|
Manual decoiler |
Inner Diameter:450-550mm | Expand by manual | |
| Outer Diameter: max 1500mm | |||
| Max Coil width:300mm | |||
| Capacity: 1.5T | |||
| Main Forming
machine |
Forming steps | 9 rollers | |
| Shaft diameter | 40mm | ||
| Design type | Guide column | ||
| Machine frame | Memorial arch | ||
| roller material | GCr12MoV steel | ||
| shaft material | 45# steel with tempering | ||
| Work speed | 10-25m/min | ||
| Transport | By gear | ||
| Power of main machine | 3kw | ||
| Type of cutting | Hydraulic | ||
| Cutting tolerance | ±1mm | ||
| Cutter | Gcr12 | ||
| Cutter quantity | 1 set | ||
| Working pressure | 20MPA | ||
| Hydraulic
system |
Hydraulic oil | 46# | |
| Hydraulic power | 3kw | ||
| Cutting length | As required | ||
| No distorting or wasting. High level safety factor. | |||
|
Control Device |
control | By PLC | |
| PLC language | English and Chinese (or as required) | ||
| Touch screen | Delta | ||
| Function | Automatic length and quantity measurement | ||
|
Other Spare part |
Weight | About 3 ton | |
| Dimension | 3200*800*1400 (mm) L x W x H | ||
| Main body color | Main body color | ||
| Voltage | 380v/50hz/3ph(or as required) | ||
| Spare cutting blade | One piece for one size | ||
| Fuse | 2 pieces | ||
| Relay | 2 pieces | ||
| Travel switch | 2 pieces | ||
| Solenoid valve | 1 pieces | ||
| Terms of payment | 1.Terms of payment: 30%T/T ,Balance to be paid before shipping after inspection.
LC is accepted. 2.Deliver time: 30 working days. |
||
| Warranty and Training | 1. Warranty: Support the technology all the life. And the machine broken because
of quality, we can change the broken part for free within one year. 2. Training: If you come to our factory,we can teach you for free. If you need technician go foreign, the buyer need pay the cost for visa, hotel, ticket, food and others, and buyer need pay the technician USD50/day for salary. There need one technician. Training time will be one week. |
||
La máquina formadora de rollos de esquina incluye las piezas siguientes:

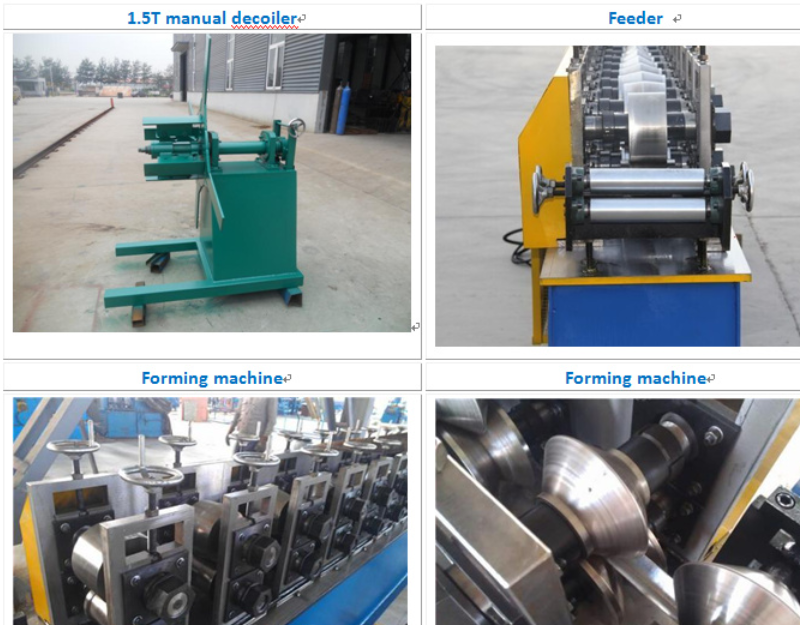

1 El decoiler de 1.5 Ton.
2 La máquina perfiladora principal
3 La mesa de recepción.

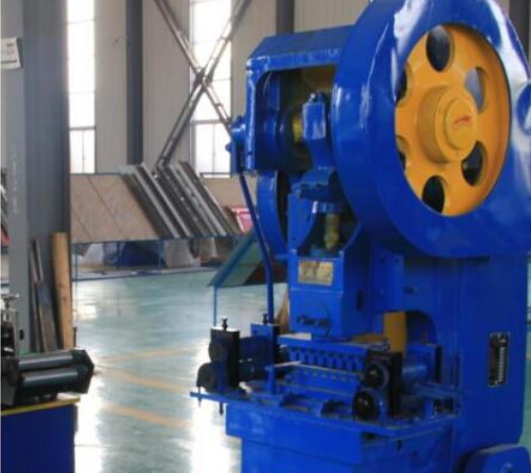

Si el reborde de la esquina L está con los agujeros perforados o la malla en el perfil, entonces necesita el sistema de punzonado a presión.
La velocidad de la máquina formadora de rollos de esquina en ángulo L puede alcanzar 25-50 metros / min.
Y con la perforación, la velocidad puede solo en 8-10 metros / min.

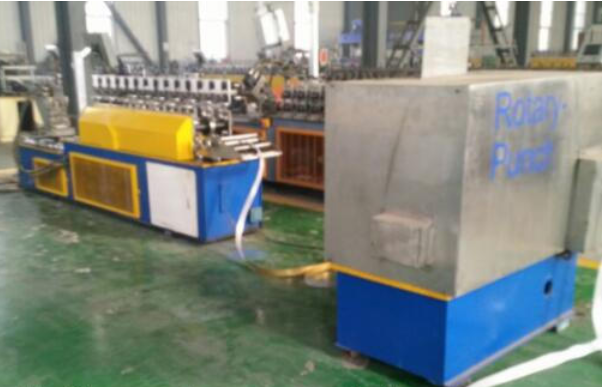

En cuanto a cambiar esta desventaja, nuestra fábrica ha desarrollado el nuevo sistema de punzonado tecnológico, el nombre es: Rotary Punch. La máquina de bolas de esquina en ángulo L con esta velocidad total del sistema de punzonado rotatorio es de aproximadamente 45 metros / min. La máquina de cuentas de esquina necesita el sistema de corte de seguimiento del servomotor, y la perforación rotatoria en sí es un sistema de punzonado de alta velocidad.

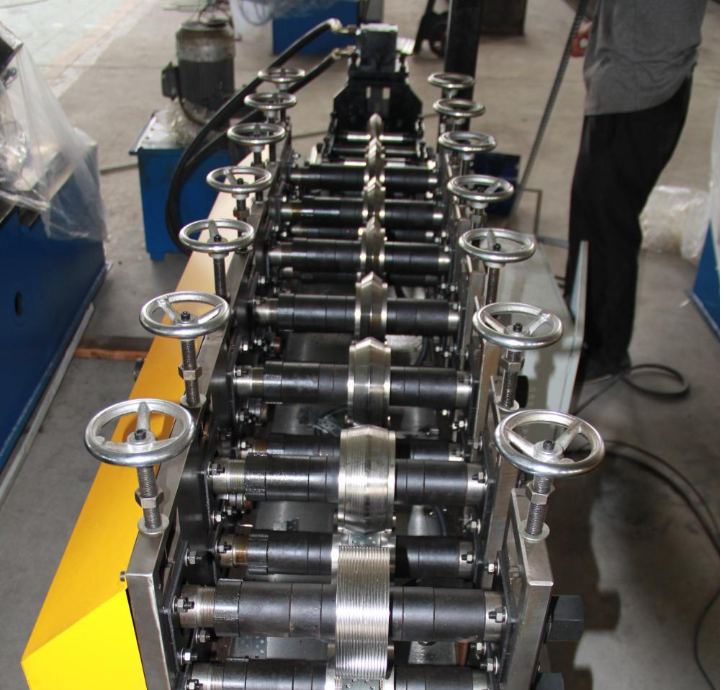

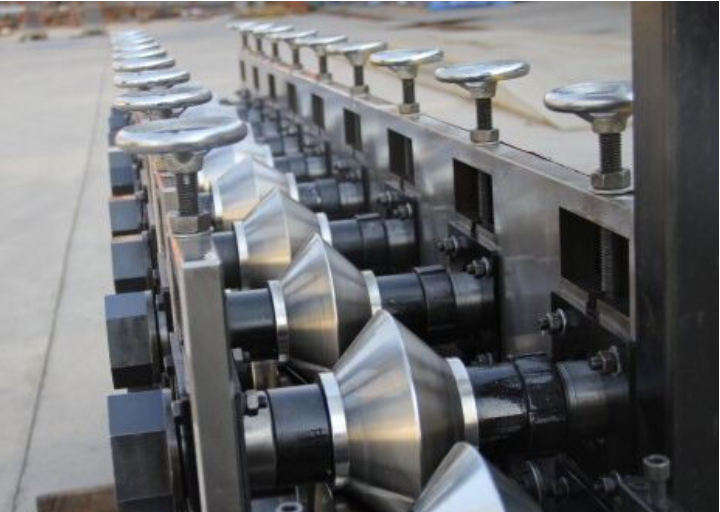

La segunda parte importante de la máquina formadora de rollos de esquinas de esquina en ángulo L es el cuerpo de la máquina formadora de rollos principal. Hay un sistema de biselado para aplanar las tiras antes de alimentarlas en la máquina. Luego, las tiras se enrollarán formadas por pasos para formar el ángulo L de la esquina del oso. Por lo general, se necesitan unos 10 rodillos para formar el perfil del cordón de la esquina del ángulo L.

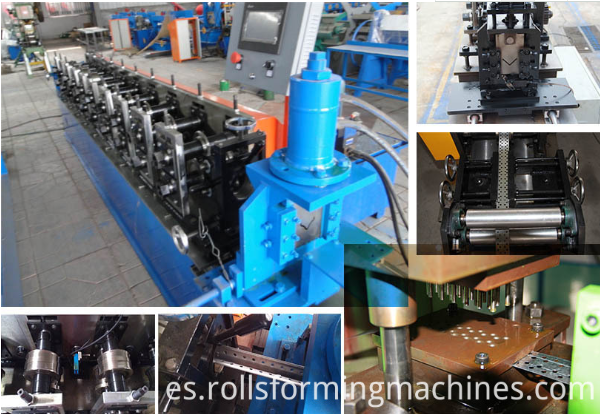

A continuación se muestran las imágenes de la máquina para su referencia:

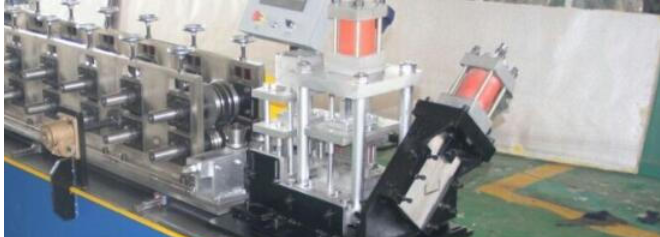

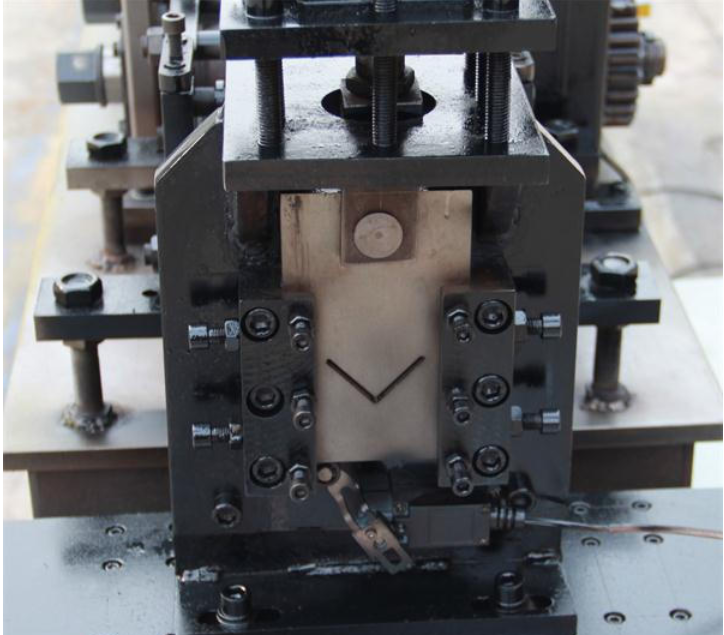

Existe un sistema de corte de seguimiento hidráulico en el extremo del cuerpo de la máquina formadora de rollos. El corte se puede diseñar como el de alta velocidad y uno de velocidad normal. También se puede diseñar un sistema de punzonado de logo junto con el sistema de corte, se puede nombrar el sistema de punzonado y corte sin paradas.

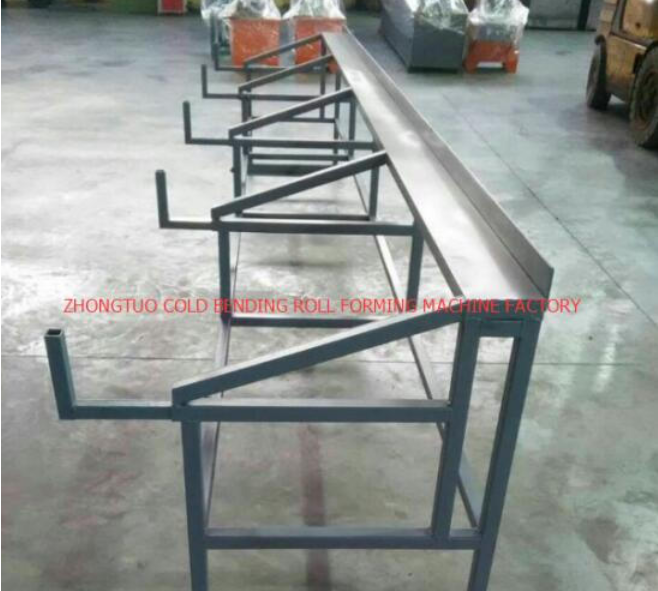

La última parte de la máquina formadora de rollos de esquina es la mesa receptora. A continuación se muestran las imágenes, la barba de la esquina formada puede deslizarse hacia abajo desde la mesa y llegar al área de cobertura, de modo que los trabajadores puedan recogerlas y embalarlas. Por favor, vea la siguiente imagen:
