Manual de la máquina perfiladora de cobertura

Bienvenido al sistema de control de la máquina perfiladora de cobertura.

1.Composición del sistema de la maquina perfiladora de cobertura

El sistema consta de un PLC, una pantalla táctil, dos o cuatro interruptores de viaje, un conteo de codificador y varios lazos de control eléctrico.

2.Función del sistema de la máquina perfiladora de cobertura

1)Múltiples configuraciones de lotes están disponibles.

2) Adopte el panel de visualización en espñol chino e inglés, la operación de entrada de tecla digital de tipo táctil es simple y fácil de entender.

3) La longitud de la hoja es rastreada automáticamente por el codificador.

4) El funcionamiento de todo el sistema El proceso de moldeo por corte se realiza automáticamente y el estado de funcionamiento de la máquina se muestra dinámicamente en el panel de visualización.

5) Almacenamiento de apagado El número de lote de trabajo y la tabla de corte cuentan antes de que se corte la memoria, se vuelva a suministrar energía y se pueda continuar con la operación de trabajo original.

6) El corte, el corte frontal, la acción de la bomba de aceite y la acción de la máquina principal se pueden controlar por separado

Panel e instrucciones de funcionamiento de la máquina perfiladora de cobertura

1)Coloque el interruptor "Manual / Auto" en la posición "Manual". Cuando se presiona el botón de avance, la unidad principal está avanzando. Cuando se presiona el botón de retroceso, la unidad principal se invierte. Presione el corte manual y las tijeras se desplazarán automáticamente hacia arriba y hacia abajo.

2)Si hay una anormalidad o una alarma, pare la bomba de aceite inmediatamente y solucione el problema.

Configuración de parámetros de pantalla táctil y configuración de datos de la máquina perfiladora de cobertura

1. Envíe la alimentación y encienda el interruptor de encendido. La pantalla mostrará

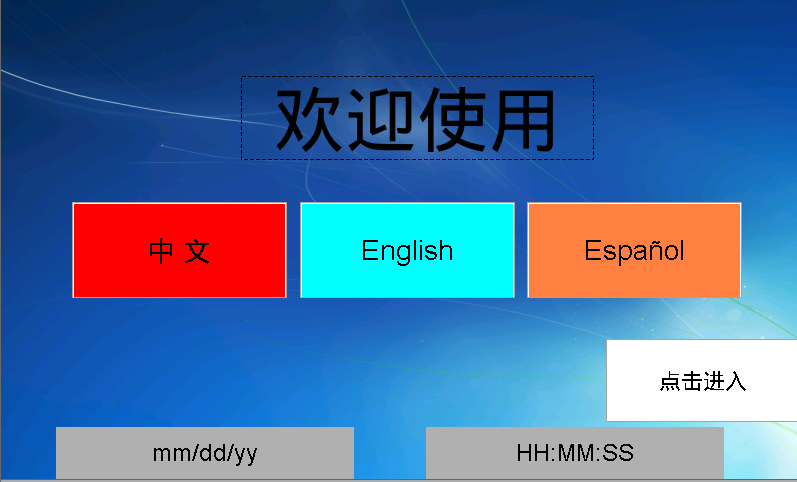

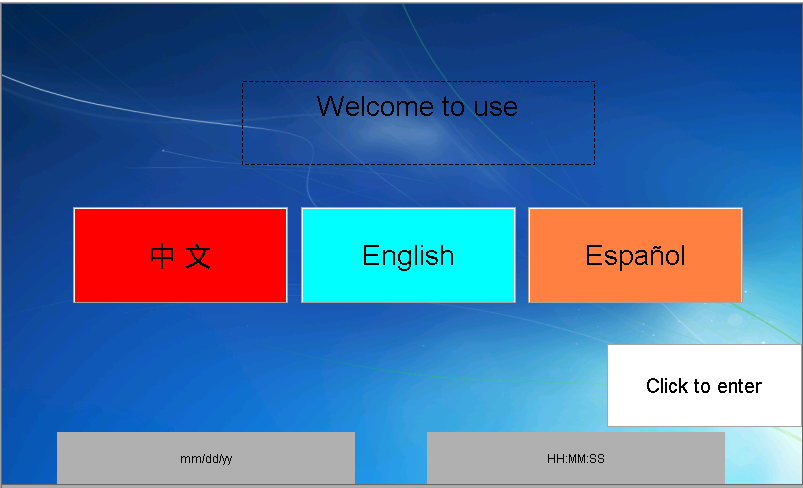

2. Haga clic en chino en la pantalla para ingresar a la pantalla china. Si necesita otro idioma, puede ingresarlo haciendo clic en él. Ahora puede ingresar la introducción en chino.

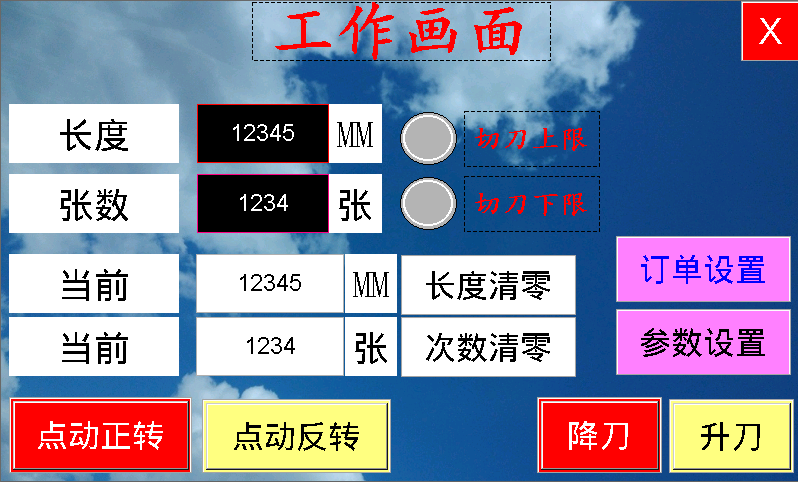

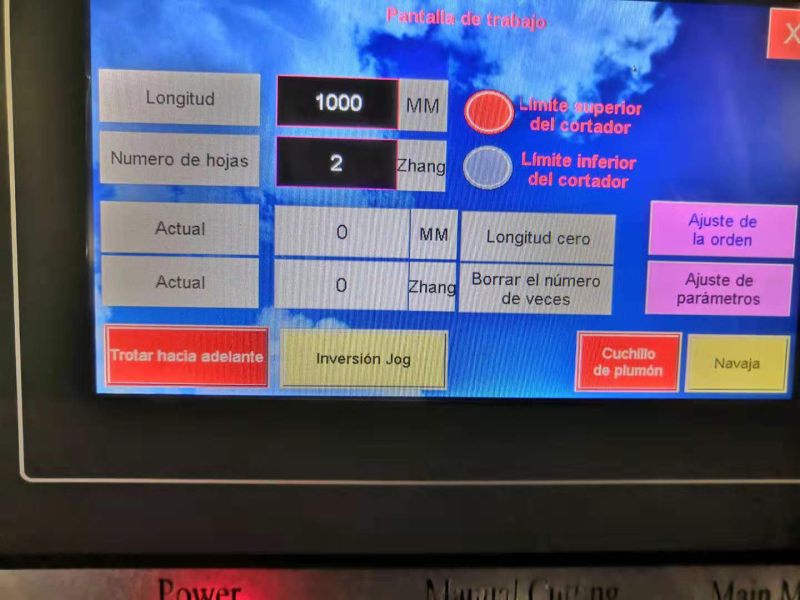

1.El pedido actual es el que está funcionando actualmente.

2.Longitud del pedido La cantidad del pedido es la longitud establecida del pedido actual y el número de hojas configuradas.

3.La longitud actual es la longitud de la máquina en avance en tiempo real. La unidad es MM. En el estado, el cortador corta al límite inferior y el interruptor de límite inferior borra la longitud actual. En el estado manual, debe borrarse. La longitud solo es necesaria para hacer clic en el cero correspondiente.

4.La cantidad actual es el número de hojas que han estado funcionando actualmente.

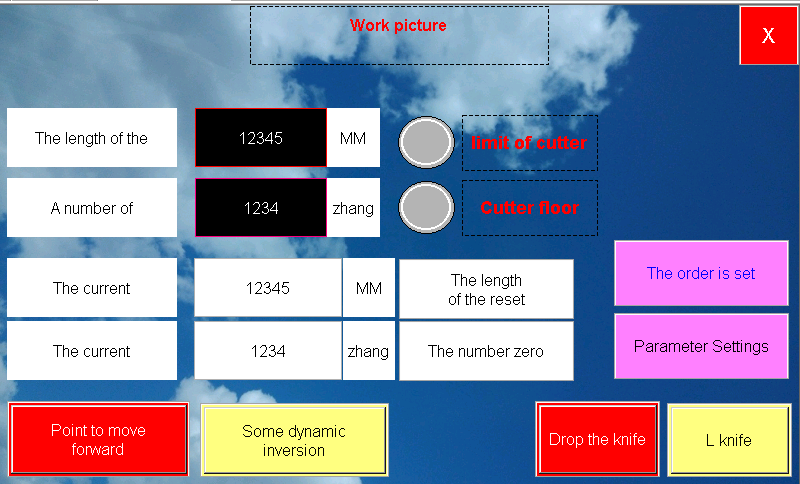

5.Elevación del cortador, caída del cortador, avance, retroceso, haga clic en el control de la pantalla táctil

6.Placa de rotura de un botón Cuando la placa interna de la máquina es lo suficientemente larga para una distancia de doble cuchilla y el indicador de la placa de cola está abierto. Se detendrá Haga clic en el botón para cortar el plato. La cuchilla de corte cortará automáticamente la carrera de corte.

7.Ajuste de la orden, Haga clic para saltar a la pantalla para configurar la longitud del número de hojas

8.Se levanta el cortador, se baja el cortador, la luz gris al lado es el monitor de límite y el estado de la luz roja está en su lugar.

9.Restablecer borrar

10.Regresar a la página de inicio Regresar a la pantalla de selección chino-inglés español

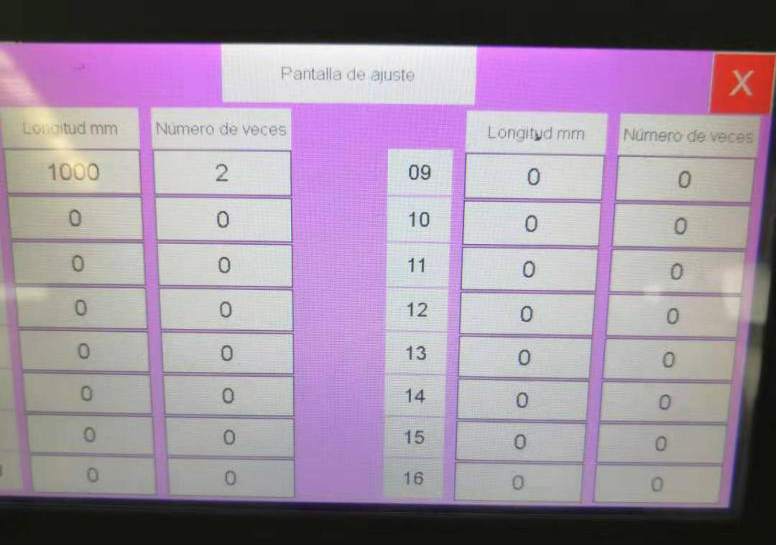

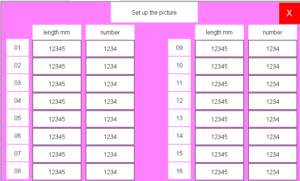

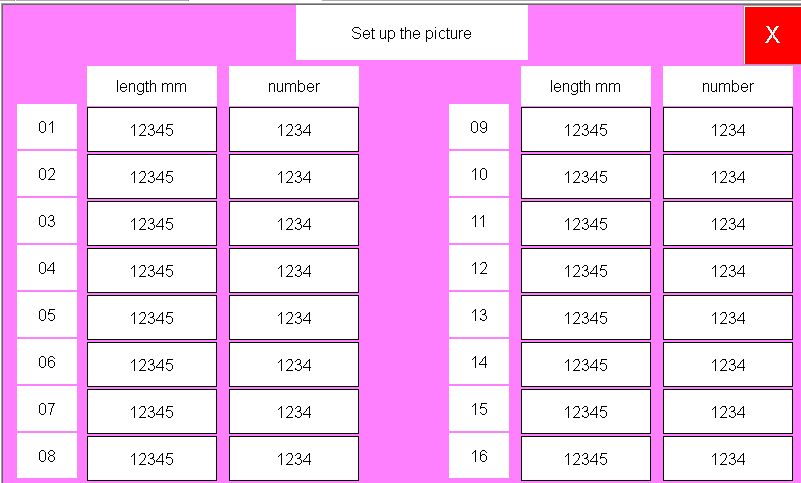

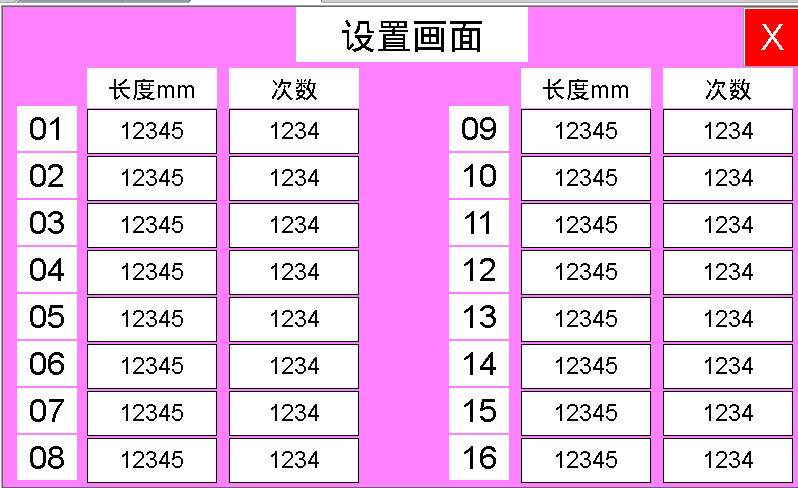

Pantalla de pedidos de la máquina perfiladora de cobertura



1. la orden puede configurar un total de 16 órdenes con la función de retención de apagado.

La unidad es mm Haga clic a la izquierda para volver a la pantalla de trabajo Haga clic en la flecha derecha para saltar a la pantalla de configuración de parámetros.

2. Haga clic en el valor deseado y presione ENT para confirmar. Por ejemplo, si necesita 5990, simplemente haga clic en el valor y presione ENT para confirmar. Si comete un error, presione CLR y vuelva a ingresar 'ESC como la tecla de retorno.



1)Ajuste de longitud más: se agrega a la longitud de 5 metros o la longitud de 3 metros. Cuando las longitudes de la diferencia corta son las mismas, puede agregar la distancia de la compensación a la distancia.

2)Ajuste de longitud menos: se agrega a la longitud de 5 metros o la longitud de 3 metros. Cuando las longitudes de la diferencia sobre largo son las mismas, puede agregar la distancia de la compensación a la distancia.

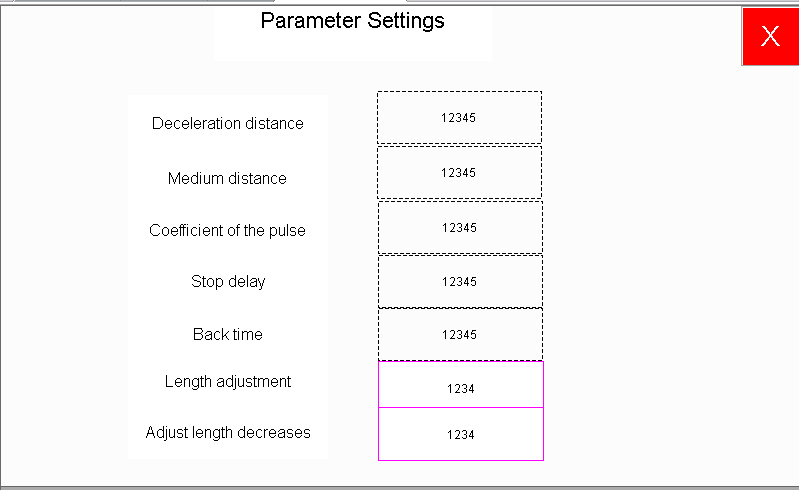

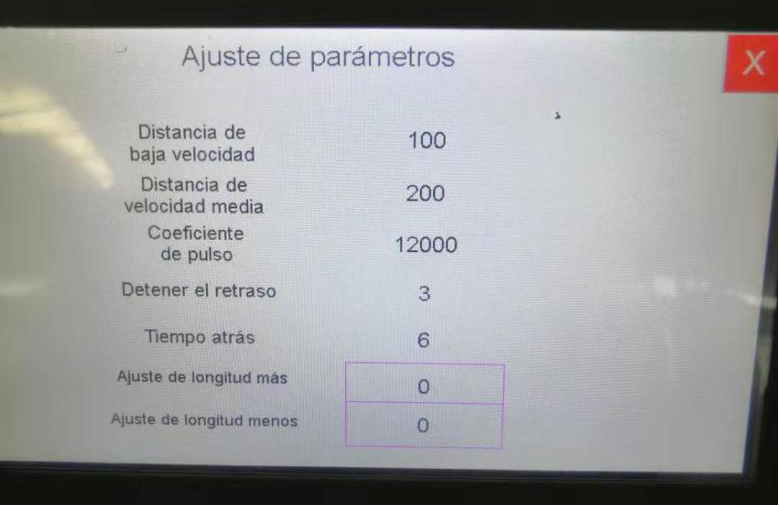

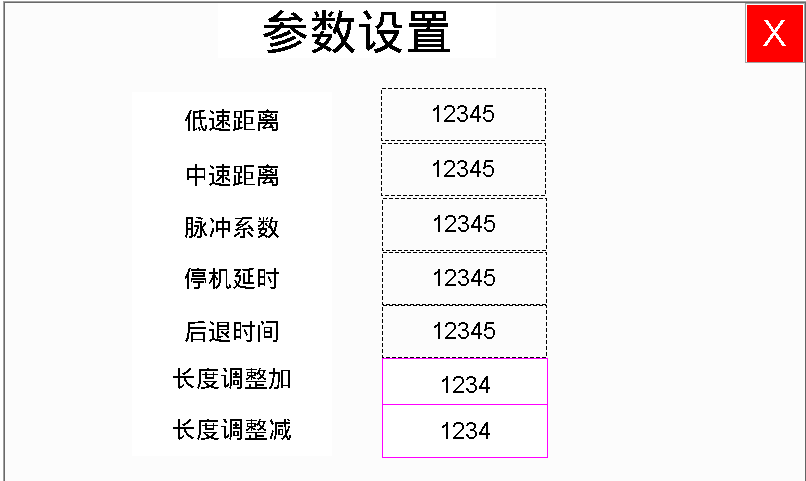

3)Primera inercia

4)Distancia de velocidad media La máquina normal tiene dos velocidades Esta máquina tiene tres velocidades. La longitud es en mm.

5)Distancia de baja velocidad: La velocidad a la que viaja la cortadora

6)Retraso de apagado de la máquina a la longitud, deje de esperar el tiempo de corte

7)Coeficiente de pulso El cambio del coeficiente de pulso requiere una fórmula de cálculo para calcular: cuando la longitud de la placa de salida es consistente pero hay un cierto error con la longitud establecida,

Puede calcular el pulso: longitud de pantalla × pulso ÷ longitud real de la placa.

Cuando el filo tiene chatarra, la fórmula de cálculo debe ajustarse. Longitud de la pantalla × pulso ÷ longitud real de la placa más el grosor del filo de la cuchilla. Al ajustar, es necesario agregar el grosor del filo de la cuchilla a la longitud real de la placa.

8)Tiempo de salida： El tiempo después de que el cortador corta el tablero y la parte posterior se retrae.

Operación automática de la máquina perfiladora de cobertura

1)Verifique el sentido de rotación del motor de la bomba de aceite y gírelo en sentido horario desde el extremo de la pala del ventilador.

2)Verifique el tamaño de la presión de la bomba de aceite, generalmente ajustada a 10-12 kg / cm2 (ver modelo de máquina)

Establezca la longitud requerida, el número de hojas, verifique la bomba de aceite, el cortador, el corte frontal, la unidad principal, si puede funcionar normalmente. Si se libera la parada de emergencia. Corte el cortador al límite superior. Encienda el interruptor automático.

En el proceso de producción normal, es necesario verificar si hay algún cambio para evitar desperdicios innecesarios.

Diagnóstico de fallas de la máquina perfiladora de cobertura

La caja de control no tiene poder

1)Compruebe si la fuente de alimentación externa es buena

2)Compruebe si hay algún cable suelto dentro de la caja de control

3)Compruebe los componentes eléctricos en busca de daños, reemplace los accesorios.

4)Si la parada de emergencia está abierta.

La bomba de aceite no puede arrancar.

1)Verifique la potencia de entrada

2)Comprueba el botón de inicio

3)Verifique el contactor de la bomba de aceite de arranque

4)Compruebe el motor de la bomba de aceite.

El anfitrión no puede avanzar

1)Comprobar el botón de avanzar

2)Compruebe si el inversor es alarmante

3)Compruebe si se presiona la parada de emergencia

4)Verifique el interruptor de encendido

5)Compruebe si hay un atasco de banda de acero

6)Verifique que el sistema eléctrico sea normal, debe comunicarse con el fabricante, los no profesionales no pueden cambiar los componentes eléctricos.

La longitud del medidor no es precisa, la desviación es muy grande

1)Verifique que la parte mecánica del codificador esté bien y que la rueda de conteo esté en buen contacto con la sección de acero.

2)Verifique que el eje de conexión dentro del codificador esté dañado o deslizándose antes de que los parámetros de corrección estén configurados correctamente. O si la rueda del codificador está resbalando

3)El circuito del codificador está separado de la línea de alimentación tanto como sea posible en el host para evitar interferencias.

4)La longitud de desaceleración se establece indefinidamente, generalmente se establece en aproximadamente 100-150 mm, lo que reduce el valor de inercia y mejora la precisión.

Mantenimiento diario de la máquina perfiladora de cobertura

1)Ajuste el tornillo, agregue 1 vez de aceite por turno

2)El rodamiento se llena con lubricante a base de calcio una vez cada seis meses.

3)La cadena de transmisión verifica y agrega aceite base de calcio una vez al mes.

4)Echar aceite a la herramienta y a la matriz, antes de que la máquina esté funcionando

5)El aceite hidráulico se reemplaza por un año y medio, dependiendo de la situación.

6)Revise la bomba de aceite y el motor principal para detectar ruidos anormales antes de arrancar la máquina.

7)Manténgase limpio dentro de la caja de control, a menudo desempolvando

Precauciones y advertencias:

1)Proporcione una conexión a tierra confiable, la conexión a tierra del PLC y la conexión a tierra del motor por separado, deben establecerse por separado.

2)Debe verificar si el voltaje es estable, el rango de voltaje requerido (trifásico 380V suelo 10% 50Hz), los niveles de voltaje externo deben ser reconfigurados

3)Las líneas de control, como los codificadores y los interruptores fotoeléctricos, deben estar separados de las líneas de alimentación tanto como sea posible para evitar interferencias.

4)Este gabinete de control no debe colocarse a la luz directa del sol y puede dañar la pantalla

5)Los no profesionales no pueden ajustar el gabinete

6)Si el equipo se daña por los motivos anteriores, el costo será a cargo del cliente.

7)El cableado del gabinete está sujeto a cambios sin previo aviso.
