1600mm de ancho x 6 m corte a la longitud para la venta, utilizada cortar líneas, herramienta CTL

Product Details

1600 mm de ancho x 6 m corte a la longitud para la venta, utilizada cortar líneas, herramienta CTL

Breve producción de corte a la línea de producción de longitud:

Por corte a la longitud de la máquina, podemos hacer especial longitud de la hoja de la bobina no importa, color bobina de acero, glazined o hierro. Este corte a la línea de longitud podría utilizarse para procesar espesores de 0.3 a 6mm de material dentro del ancho 1700mm. El corte a la longitud de la máquina está compuesto por los siguientes elementos: Decoiler, primer sistema de nivelación, la bobina sistema de alimentación, segunda vez nivelación, sistema de dirección de corte sistema, correa de transporte de la bobina y apilador de formatos automático.

Parámetros de línea de producción :

Supported coil sheet	0.28-4.0mm
Coil width	500-1500㎜
Coil inner ID	Ø508.620㎜
Max coil weight	12T
Accuracy	In length: ±0.5㎜ within 2000mm length In Diagonal: (±0.5㎜ within 2000mm length)
Shearing length	500-3000㎜
Machine height	1150㎜
Working speed	2000mm per minutes
Working direction	From left to right

Introducción básica de cada elemento:

carga del coche de soportes de desbobinado

Estructura :

Se compone principalmente por los siguientes elementos: carga del coche y el marco, el bloque de cilindro, cilindro y sistema de caminar. Cuando se usa, por favor coloque la bobina en la parte superior del vehículo de carga, luego el cilindro será hasta centro uncoiler, r, arranca el motor camina en posición central de decoiler, uncoiler hará que la bobina de tensión y luego comenzar a trabajar.

12 ton Decoiler

Estructura:

Esta máquina está compuesta por una sola cantilever y desbobinador de tipo hidráulico de expansión, por la parte del eje, transmisión Part.

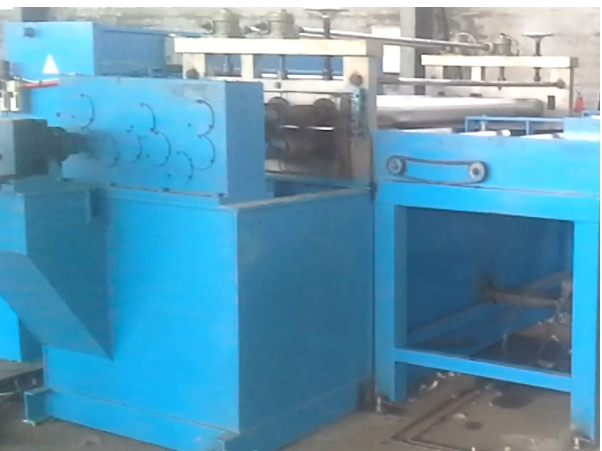

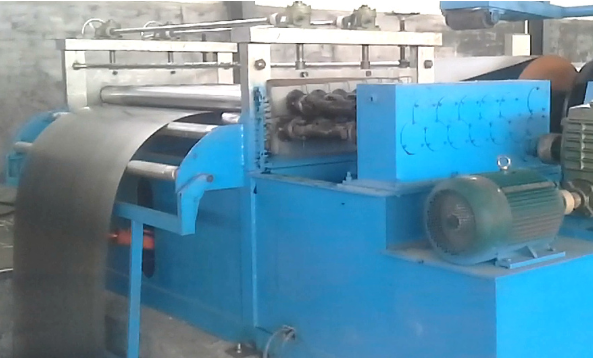

Primer sistema de nivelación

Estructura :

Sistema de la nivelación está compuesto por dos ejes de tracción, 15 rodillos de nivelación, superior de siete y ocho rodillos abajo. Es principalmente para dar la potencia de la bobina y tomar la bobina para la máquina de alimentación. La velocidad es ajustable. Reductor de accionamiento de velocidad variable de la frecuencia es controlado por el motor. Superficie del rodillo va plateando.

Transitional puente:

Puente de transición es algo como puente, se utiliza para la transmisión de la bobina del sistema de nivelación primera a la segunda precisión sistema de nivelación. Cuando la bobina viene de la primera nivelación, será hasta el puente en el mismo nivel de la hoja de entrada. Cuando dejas la bobina de entrada de la fosa de almacenamiento de información, será el puente hacia abajo. Entre los primeros sistemas de nivelación para el segundo sistema de nivelación, habrá hoyo de almacenamiento de información que no es necesario. Si tiene, la velocidad de trabajo va ser muy alto. Sin pozo de almacenamiento, la velocidad de trabajo de la máquina va a ser bastante inferior.
